Idei pentru un amplificator audio

P Victor · **Scris:** Mar Sep 26, 2017 2:48 pm

Am intentionat încă de la început ca acest subiect să reprezinte o sursă de inspirație pentru amatorii de construcții DIY de amplificatoare audio ce folosesc circuite integrate operaționale în etajul de intrare .
Mai jos vă prezint o colecție de scheme culese de pe net , fără a avea pretenția că aceste scheme sunt singurele existente sau că subiectul este epuizat din acest punct de vedere .
Deoarece reprezintă o sursă de inspirație pentru oricine ,
nu doresc să apară comentarii , păreri controversate sau întrebări întrebătoare , ca urmare acest subiect va rămâne închis .
Vă invit să deschideți subiecte ce tratează problemele sau frământările voastre ce au la baza unele scheme de interes pentru voi , inspirate din acest subiect , dar aici nu sunt acceptate sub nicio formă intervențiile voastre , acest subiect trebuie să rămână doar cu scheme și atât !
De ce ?
Pai s-ar denatura scopul principal al acestui subiect , legat de informare .
Ne-am pierde în detalii sau comentarii ...
Voi continua să atașez scheme asemănătoare .
Mulțumesc tuturor pentru interes și va asigur că merită să studiați aceste scheme !

P Victor · **Scris:** Mar Sep 26, 2017 4:45 pm

Circuit protecție Luxman :

P Victor · **Scris:** Mar Sep 26, 2017 5:59 pm

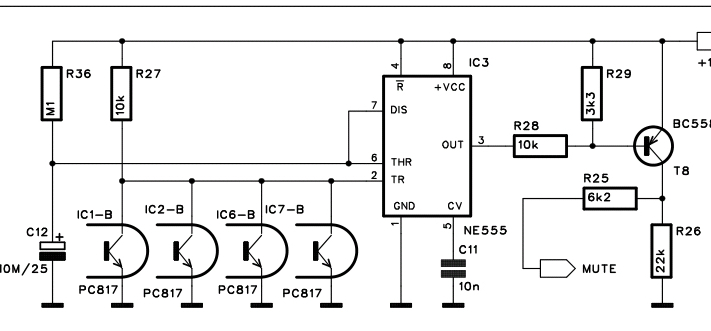

Circuit comandă On-Off / Mute @elektor

P Victor · **Scris:** Mar Sep 26, 2017 6:11 pm

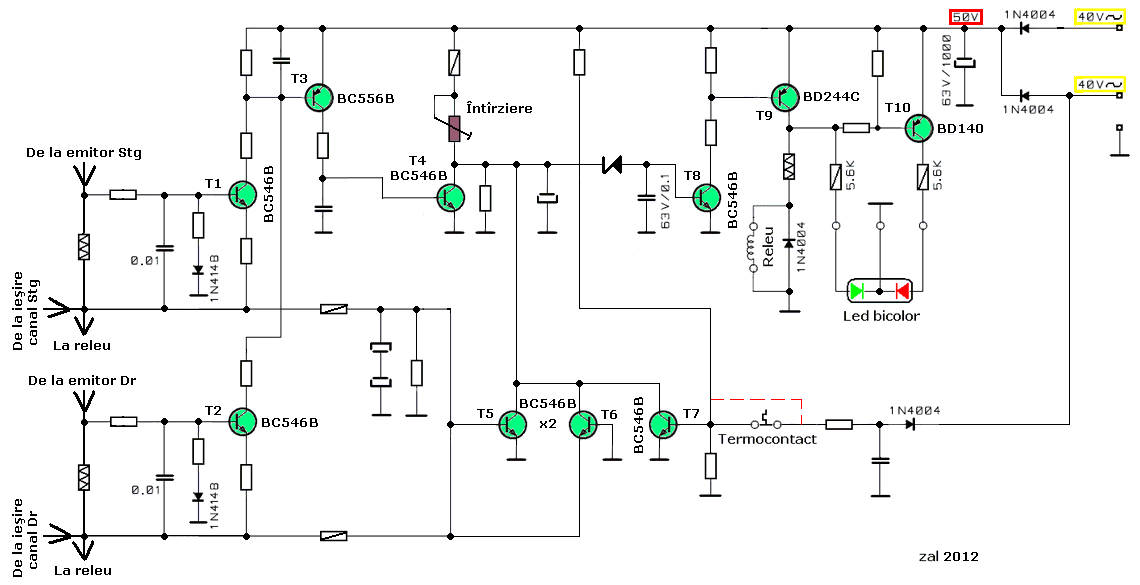

Circuit protecție redesenat de @zal :wink:

!

P Victor · **Scris:** Mar Oct 03, 2017 11:04 pm

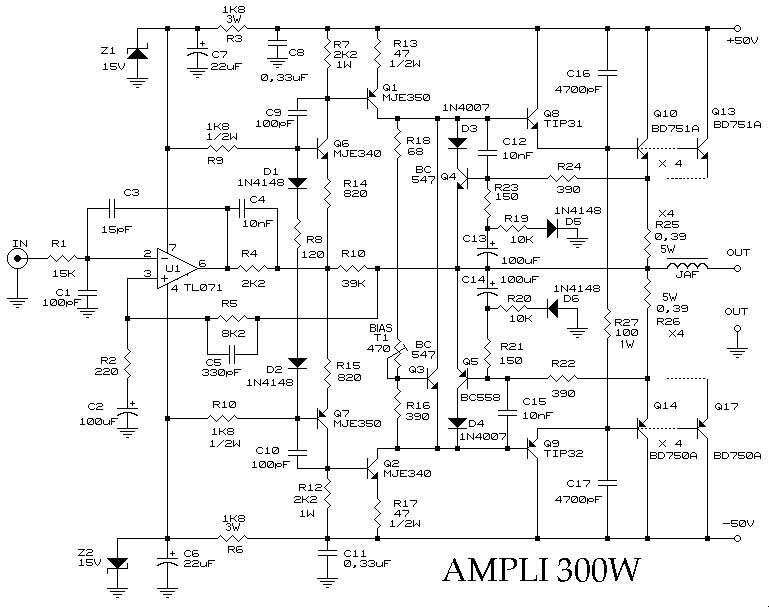

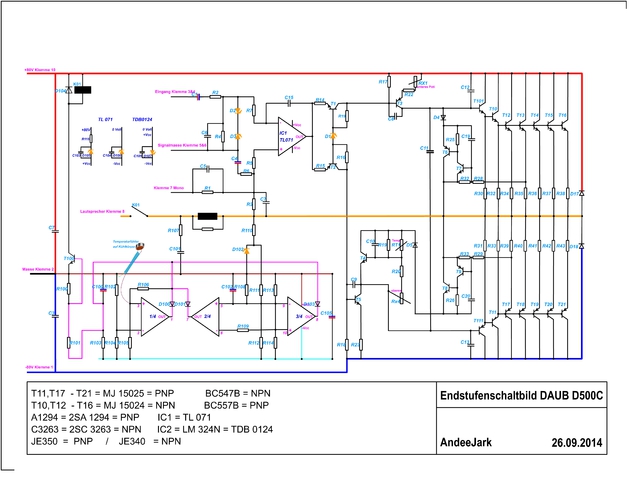

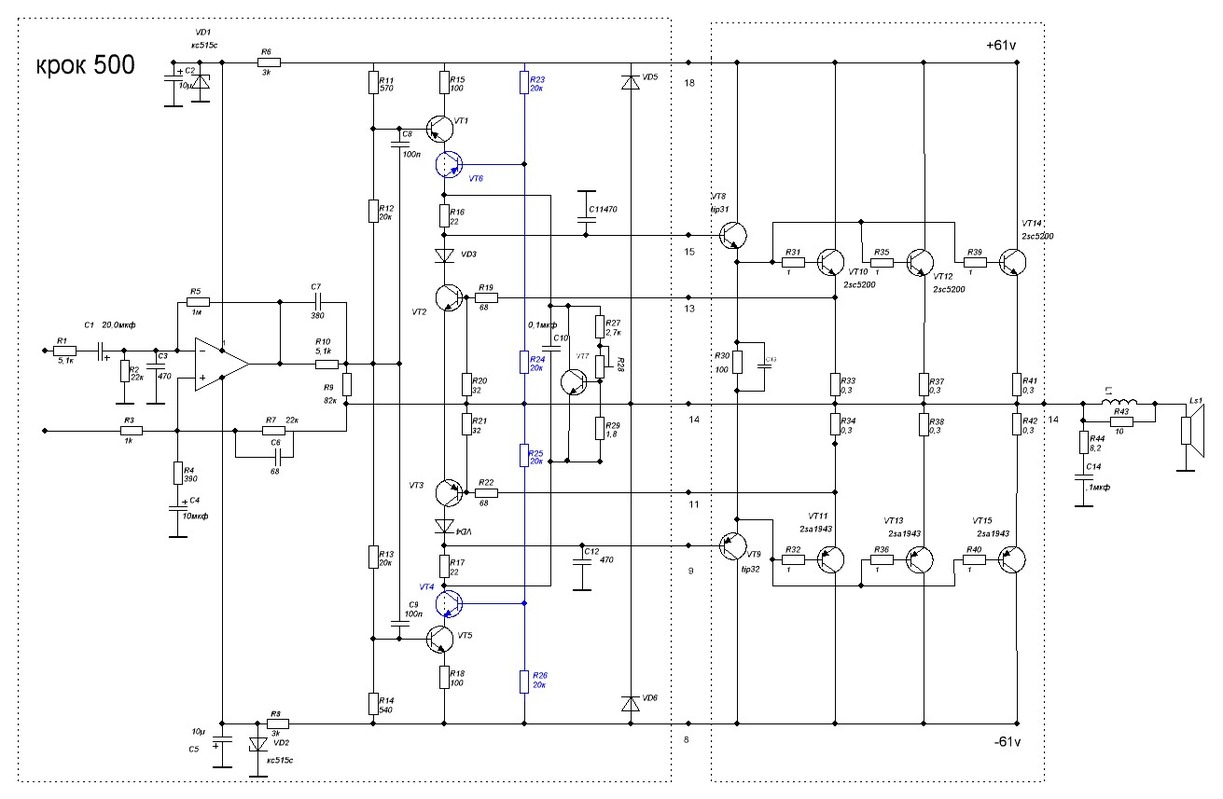

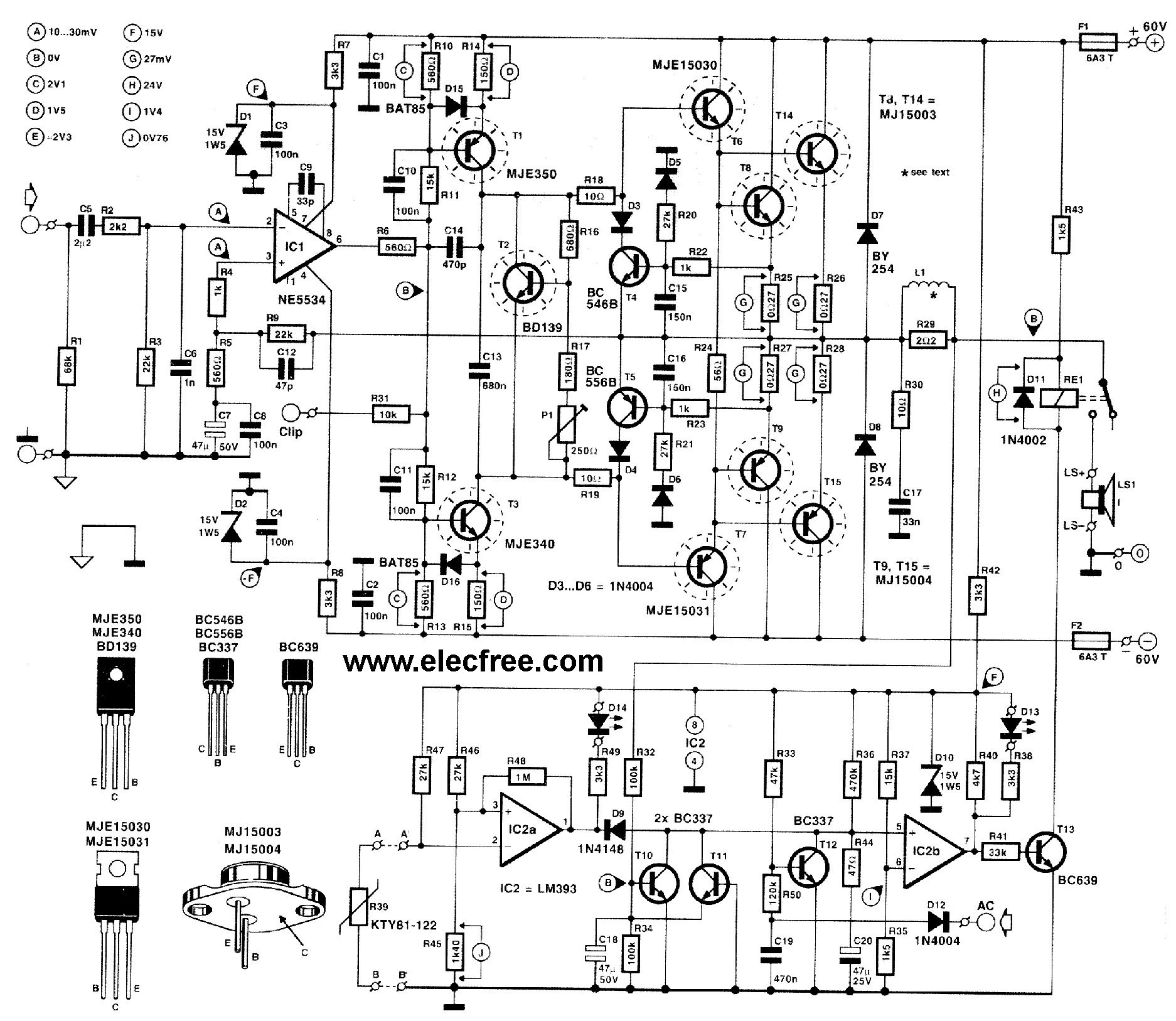

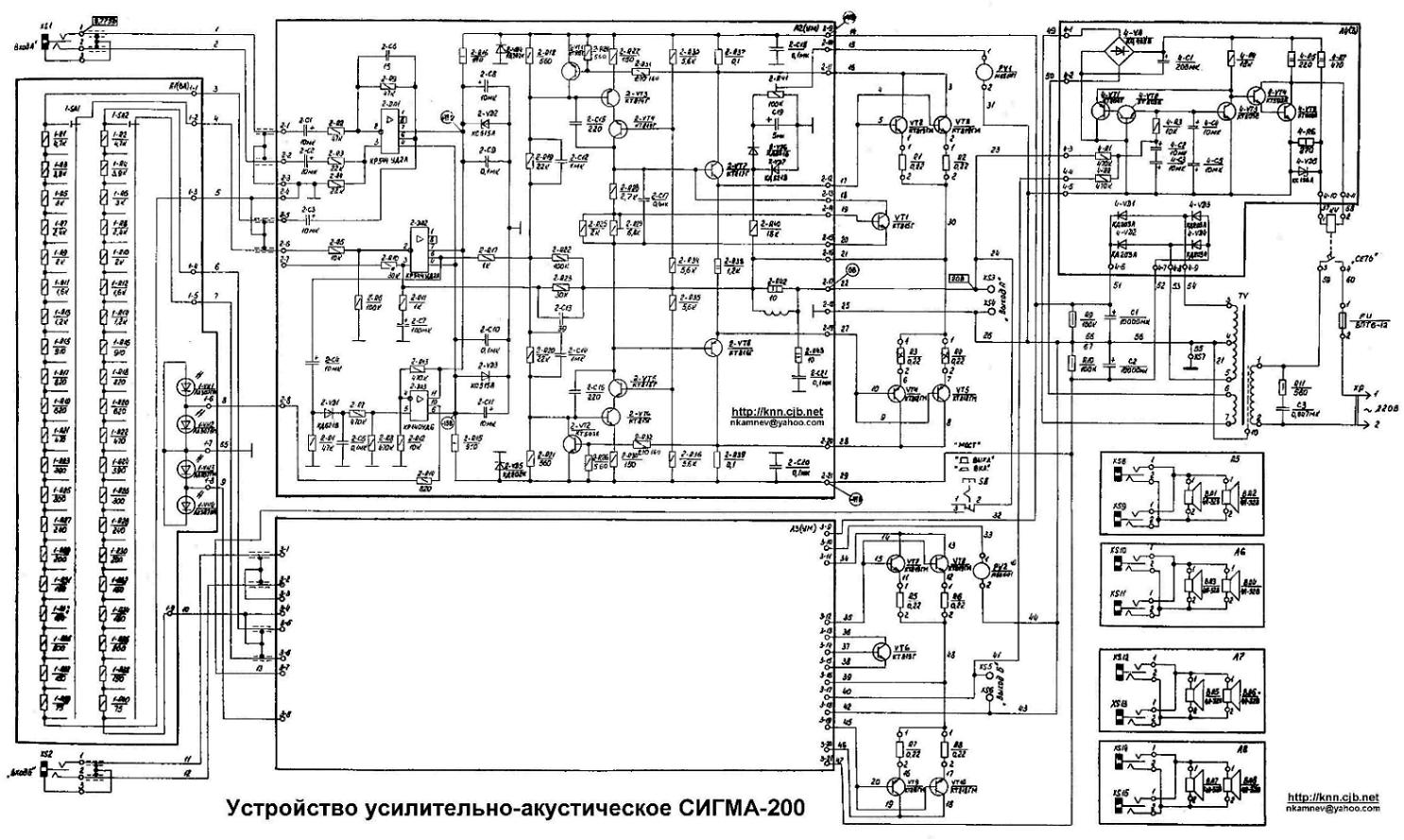

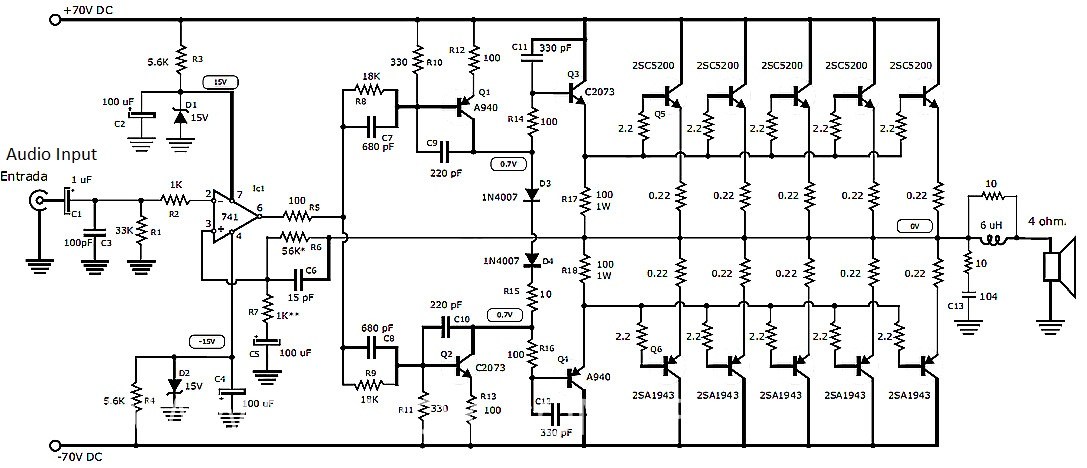

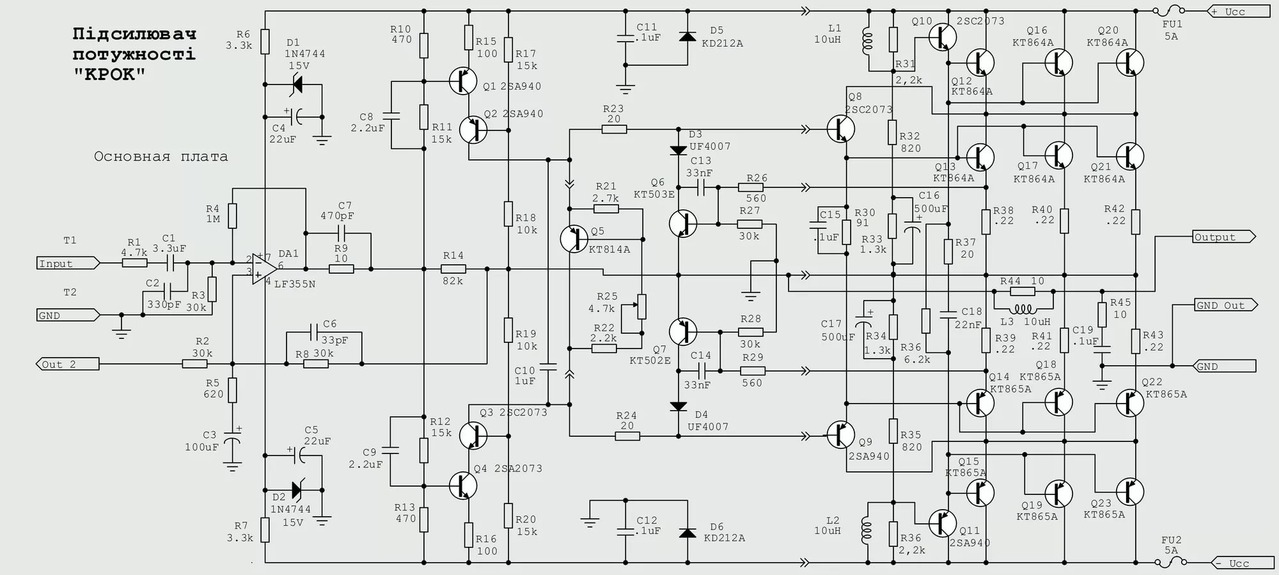

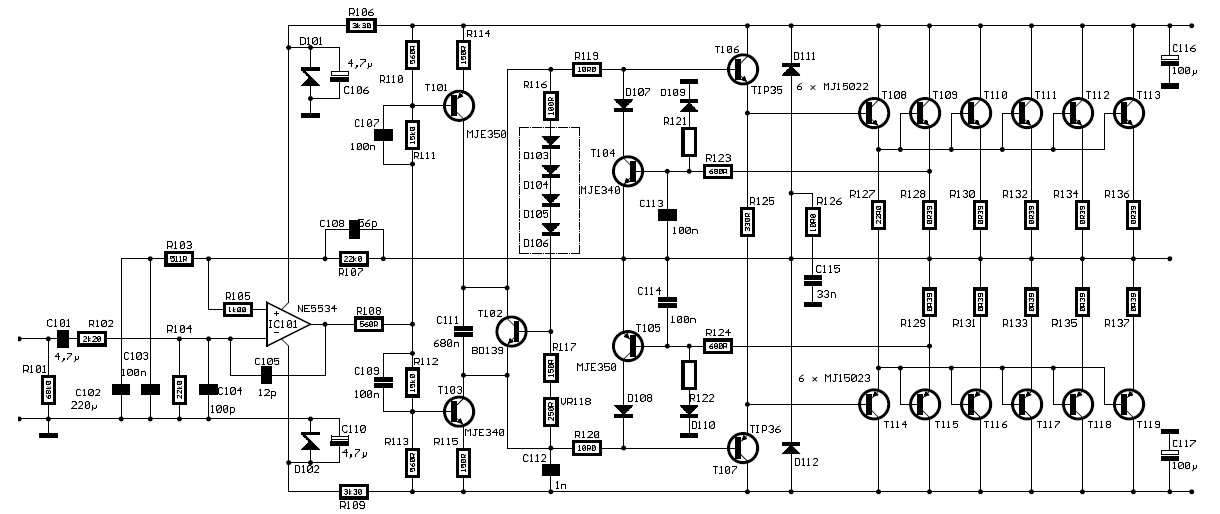

De pe net ...

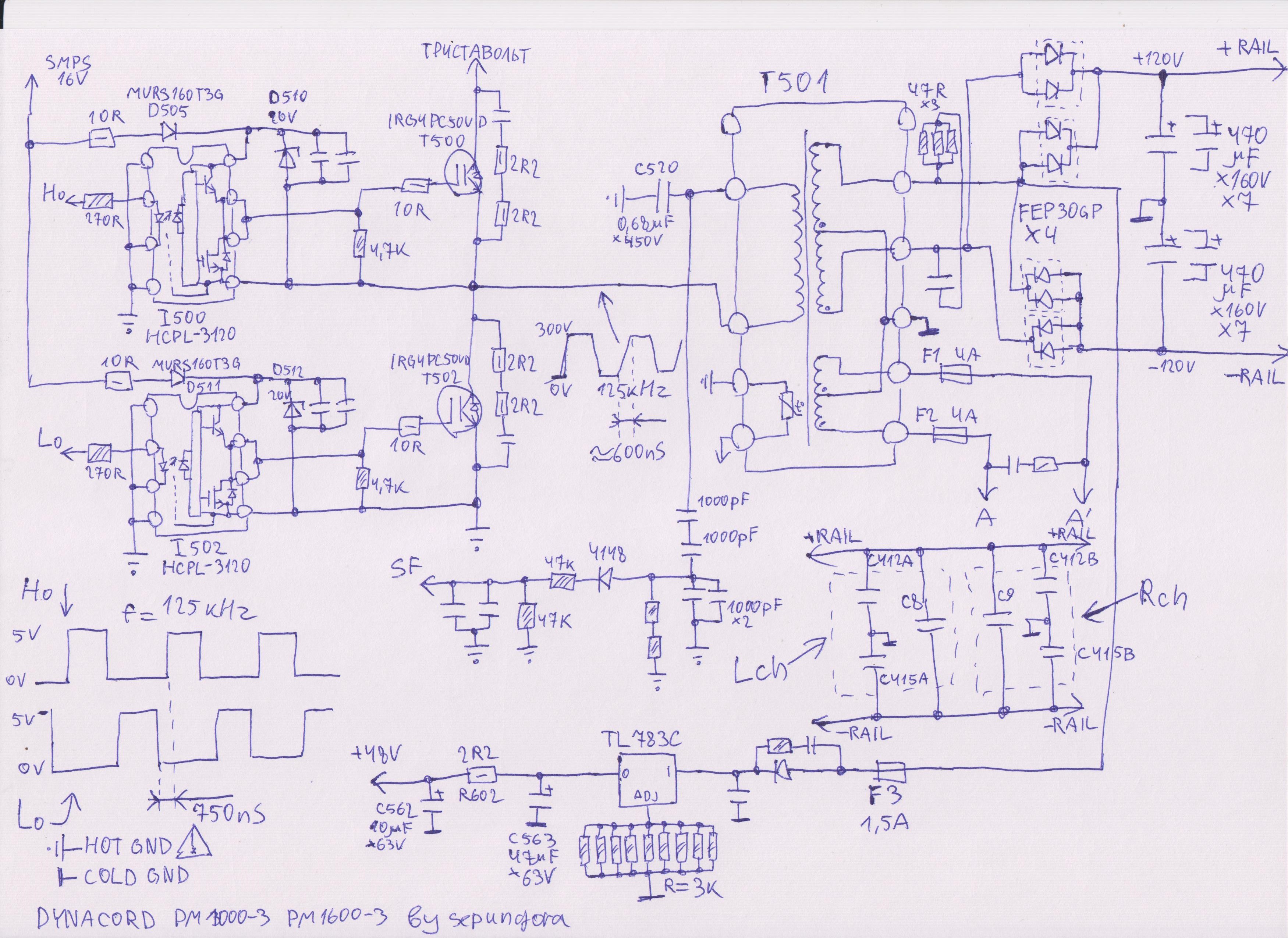

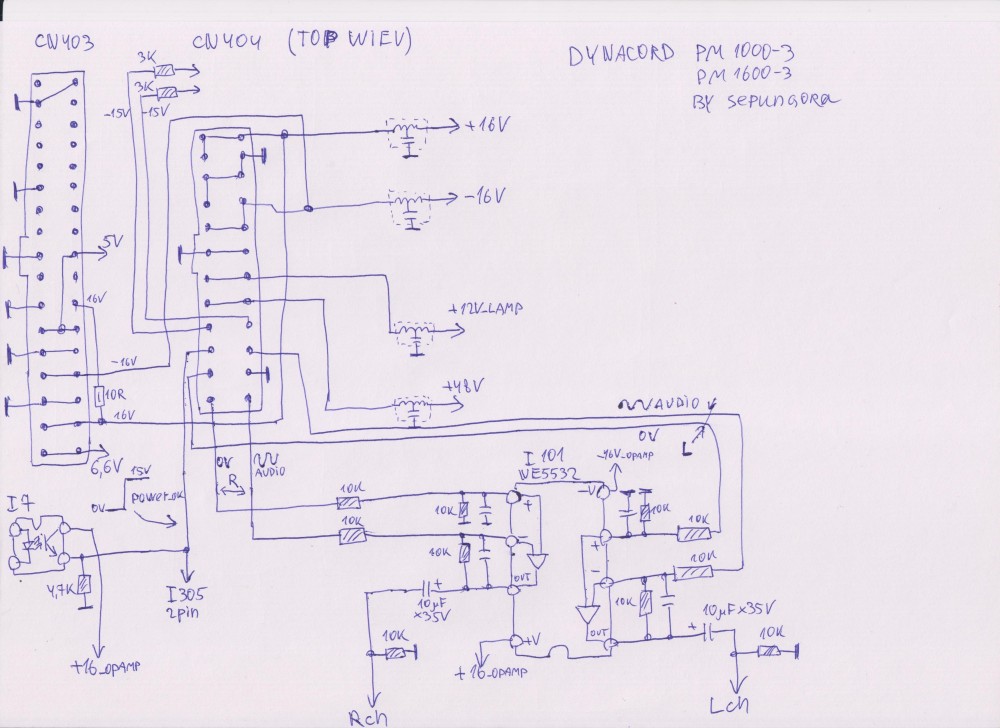

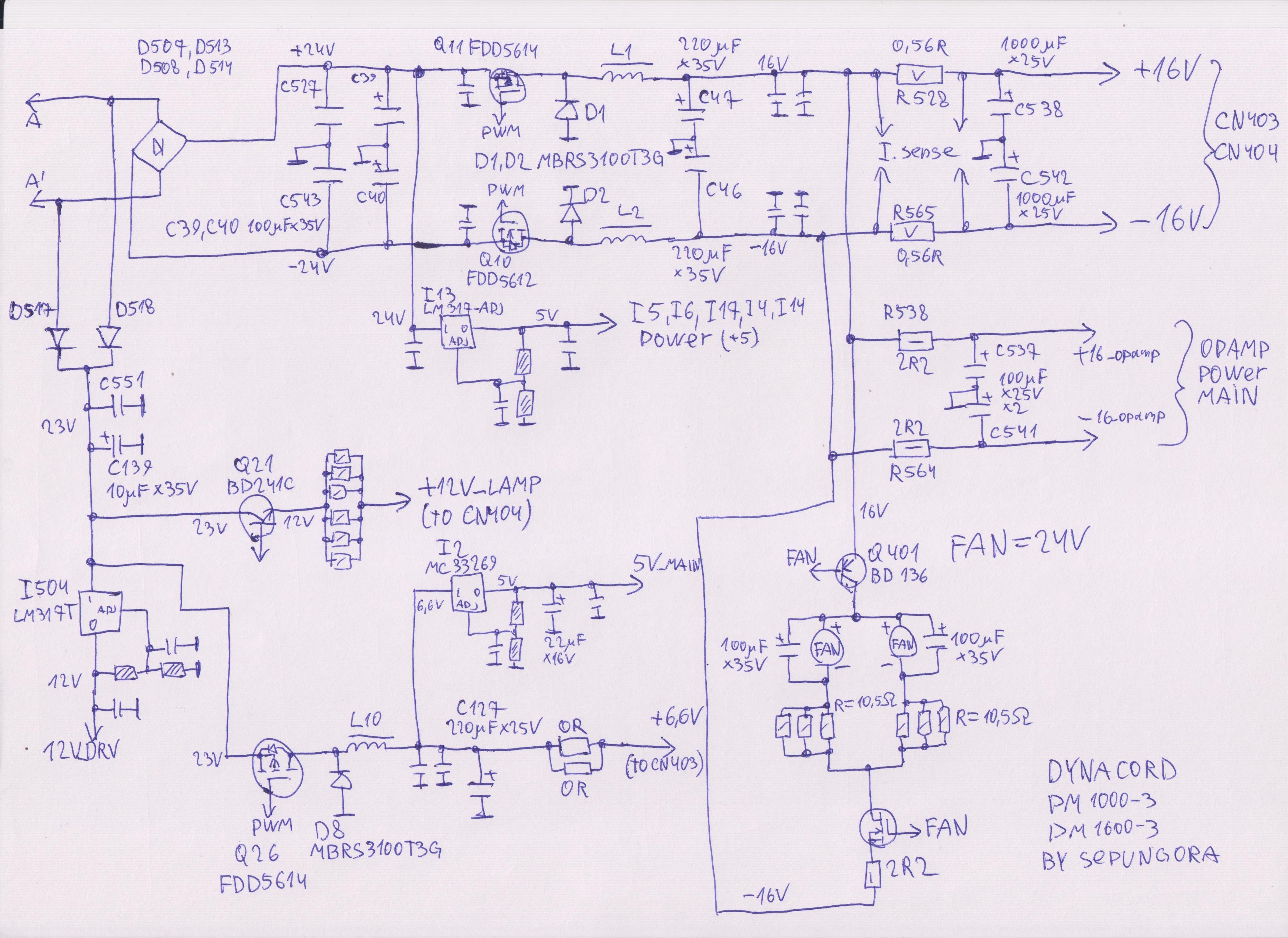

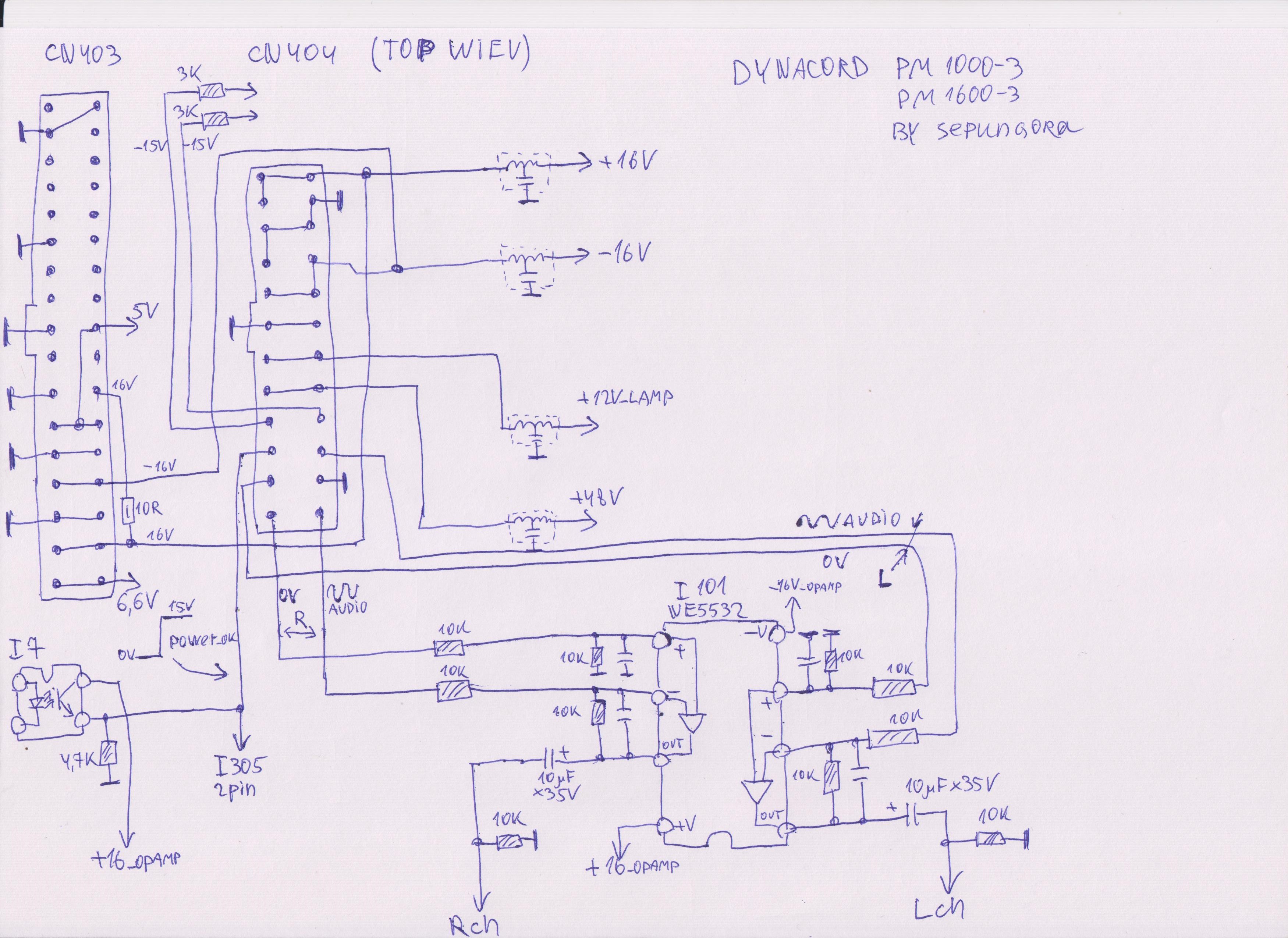

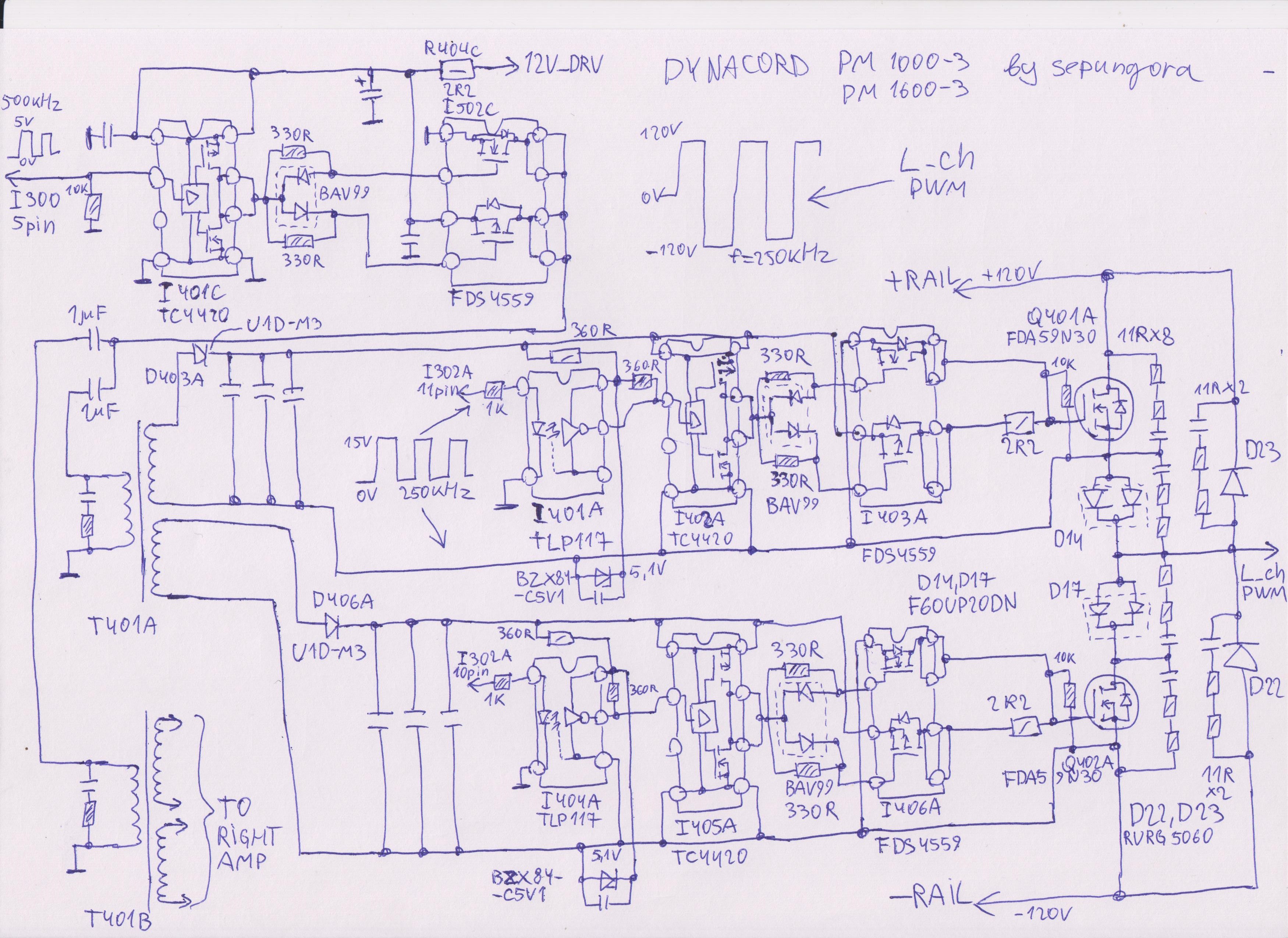

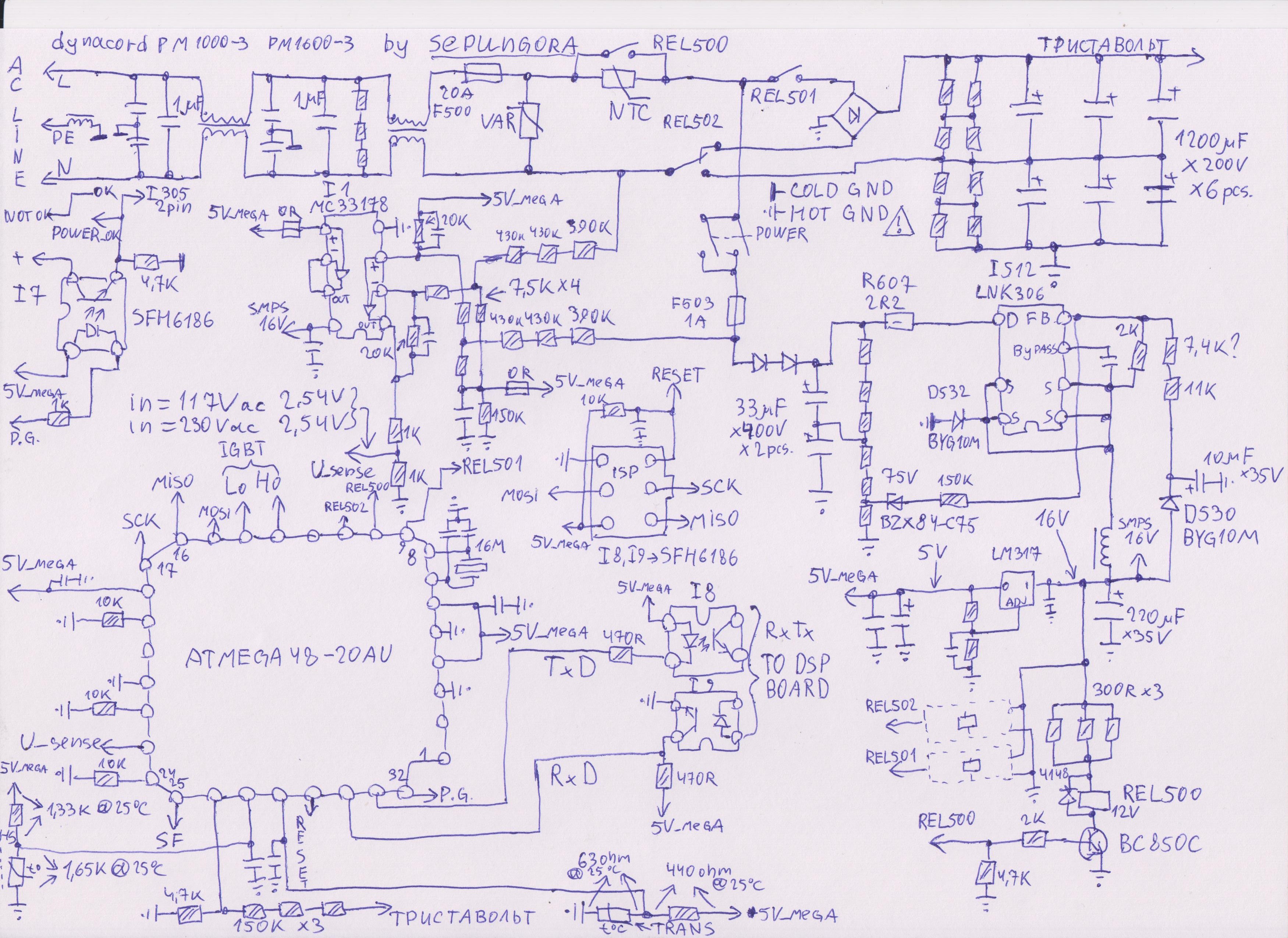

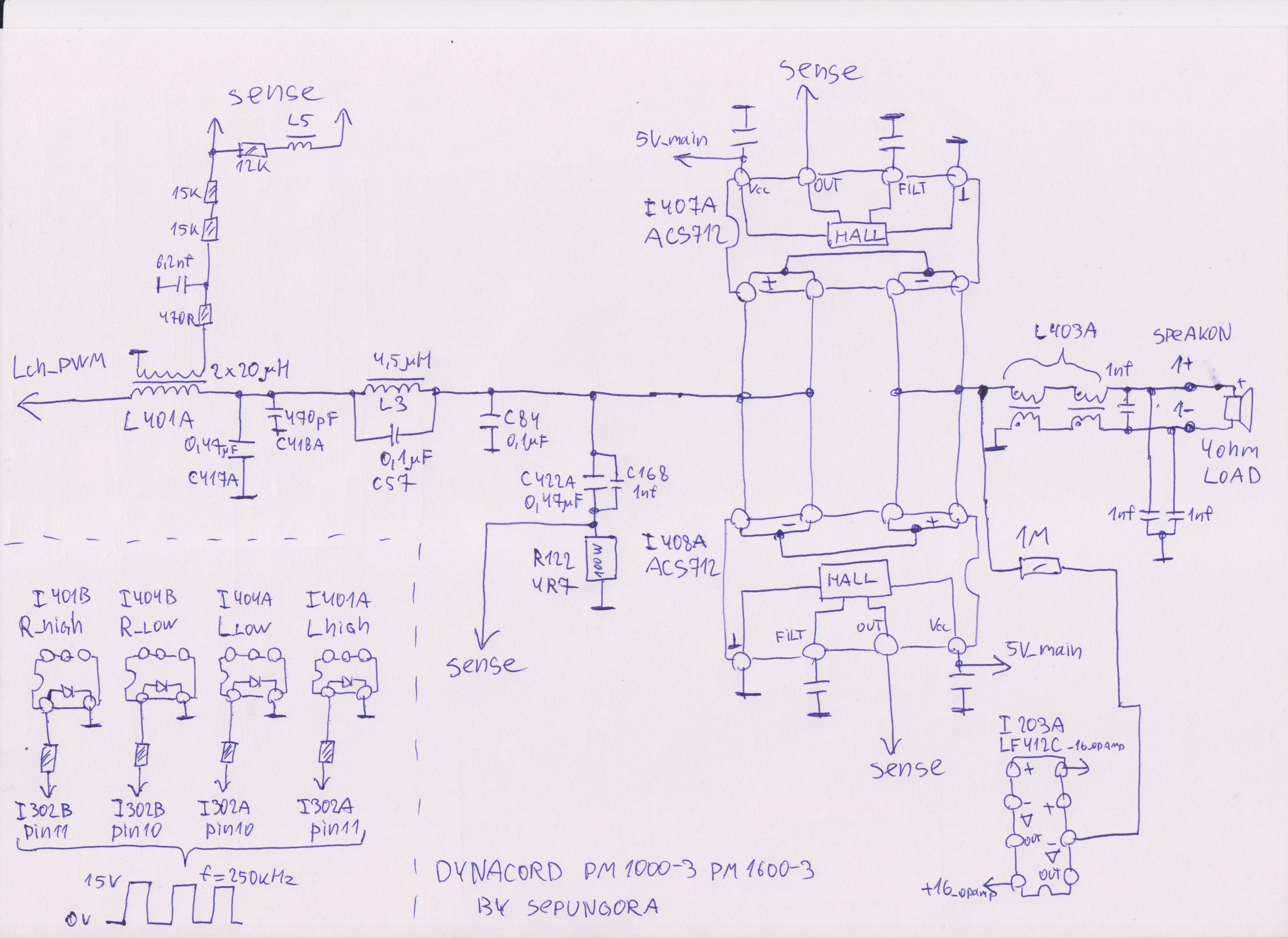

Schema sursei și a etajului final de la Dynacord seria PM3 .

P Victor · **Scris:** Mar Oct 10, 2017 10:00 am

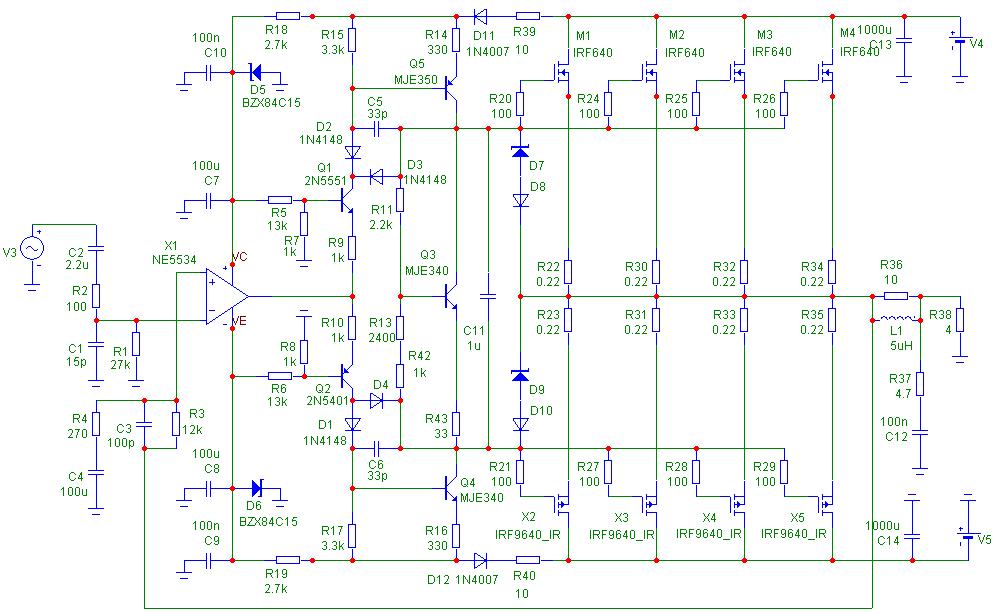

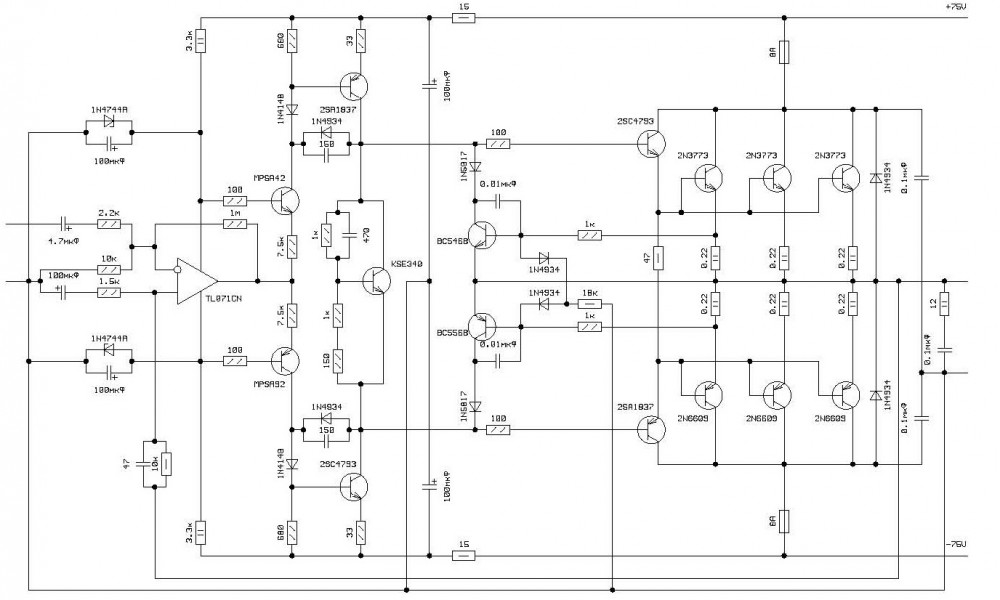

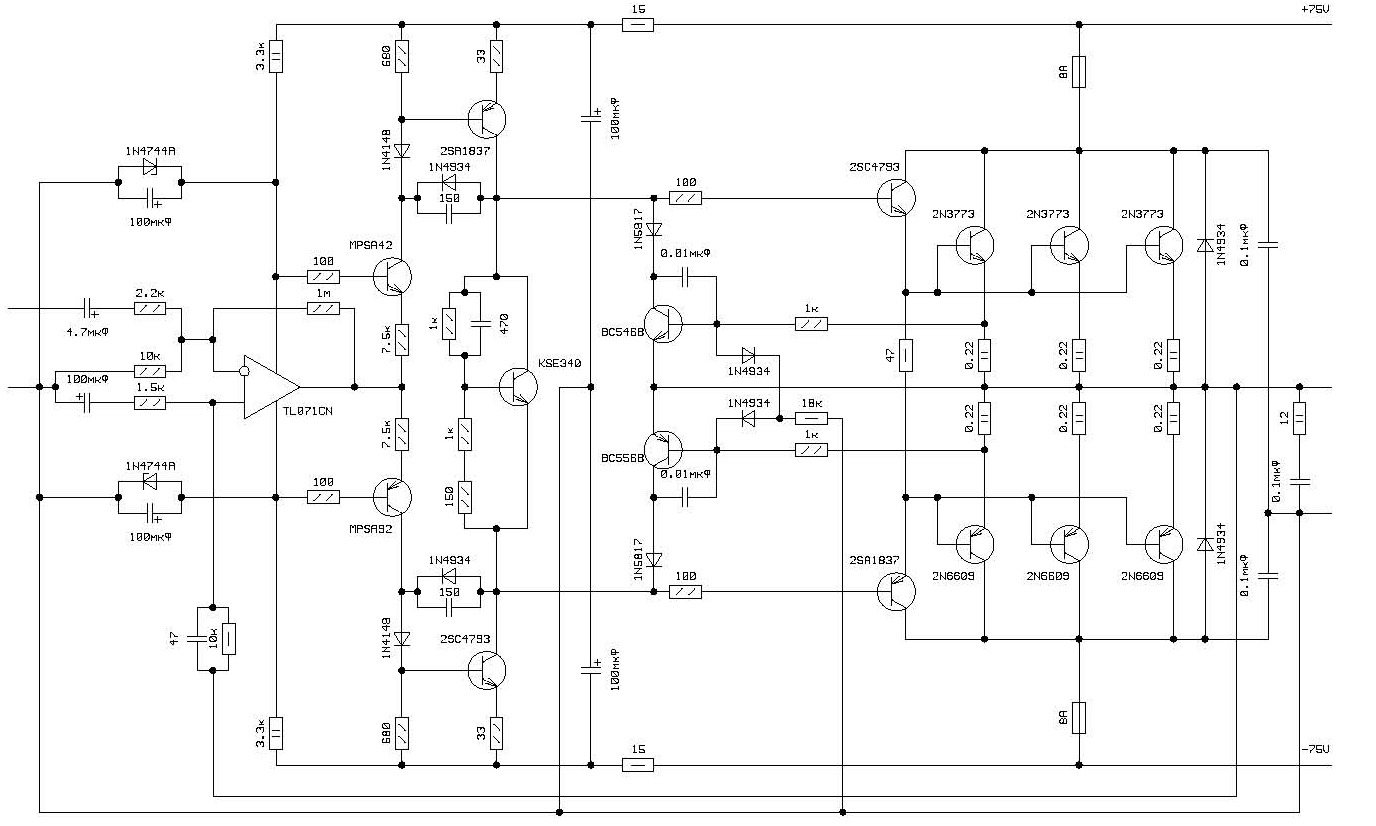

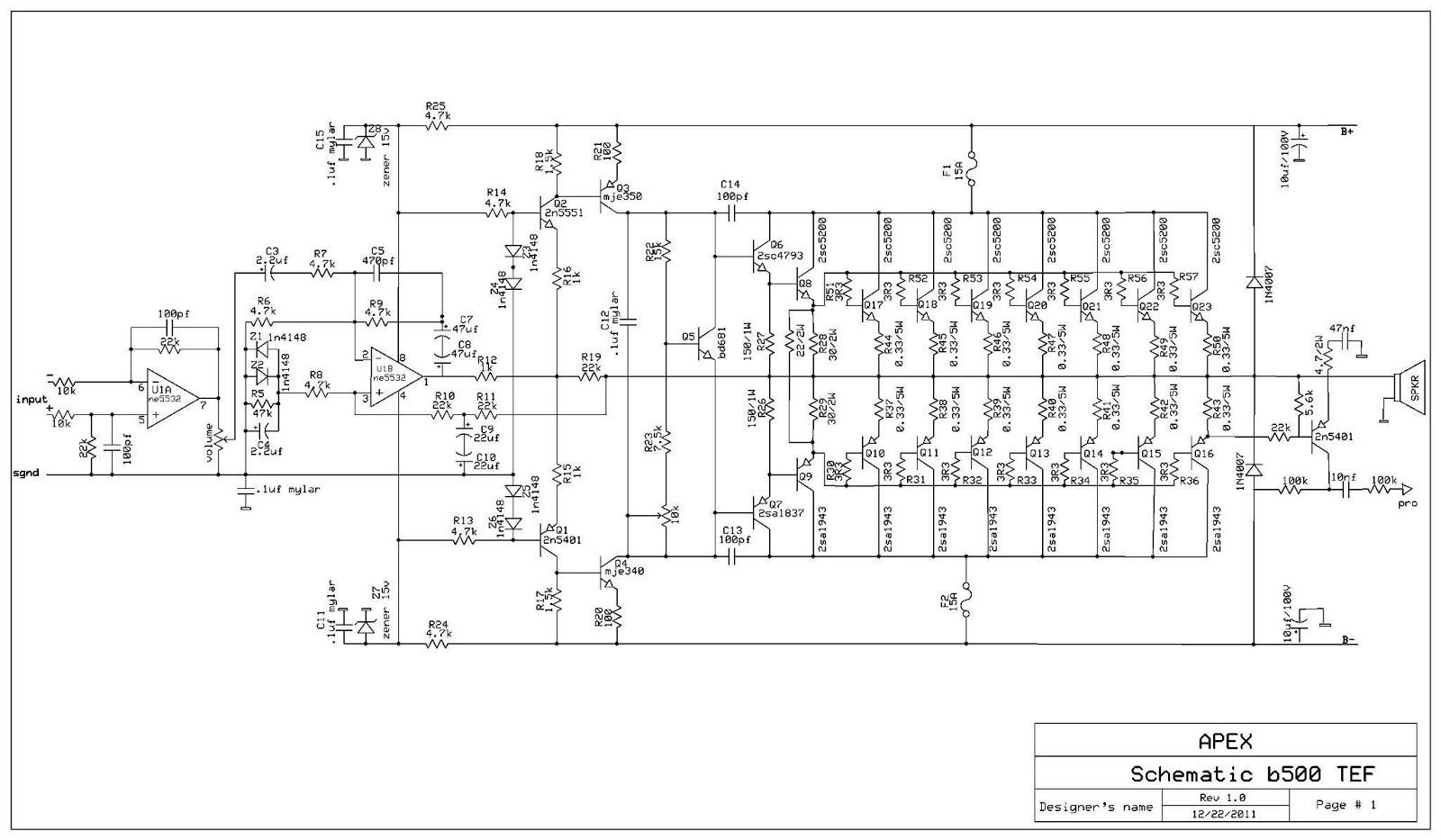

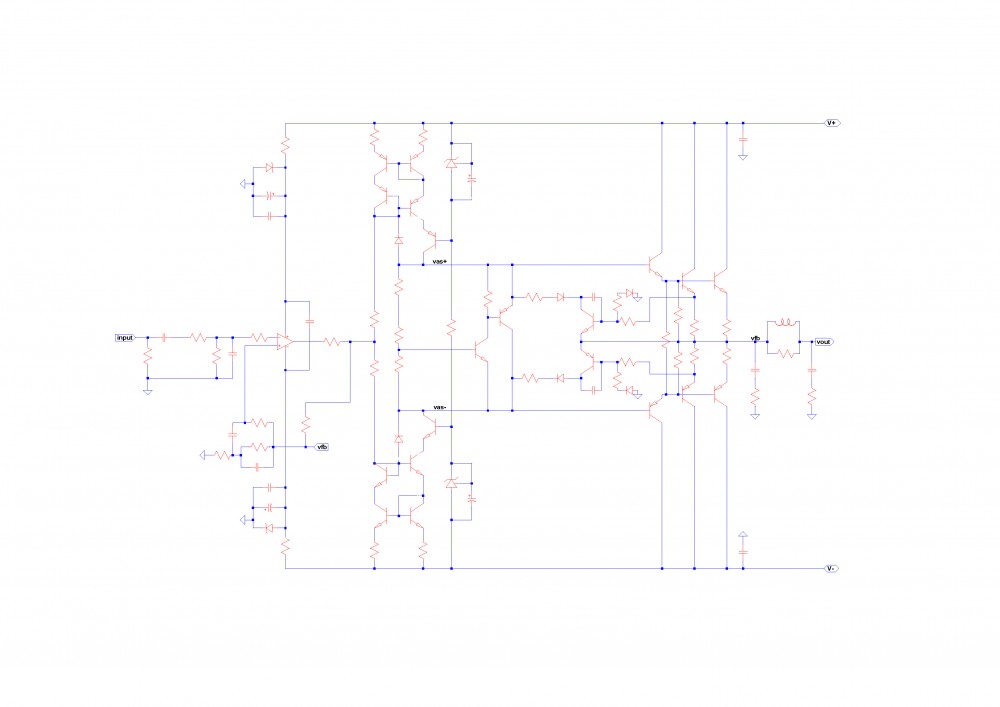

Variantă în studiu :
Are câteva mici erori de desenare , dar cunoscatorii le pot ignora .
Se pot folosi doar OP AMP cu FET pe intrare , începând de la TL071 ( performanțe HiFi ) și LF356 ( recomandat ProAudio ) până la OPA827 ( performanțe audiofile HiEnd ) .

P Victor · **Scris:** Mar Oct 10, 2017 4:13 pm

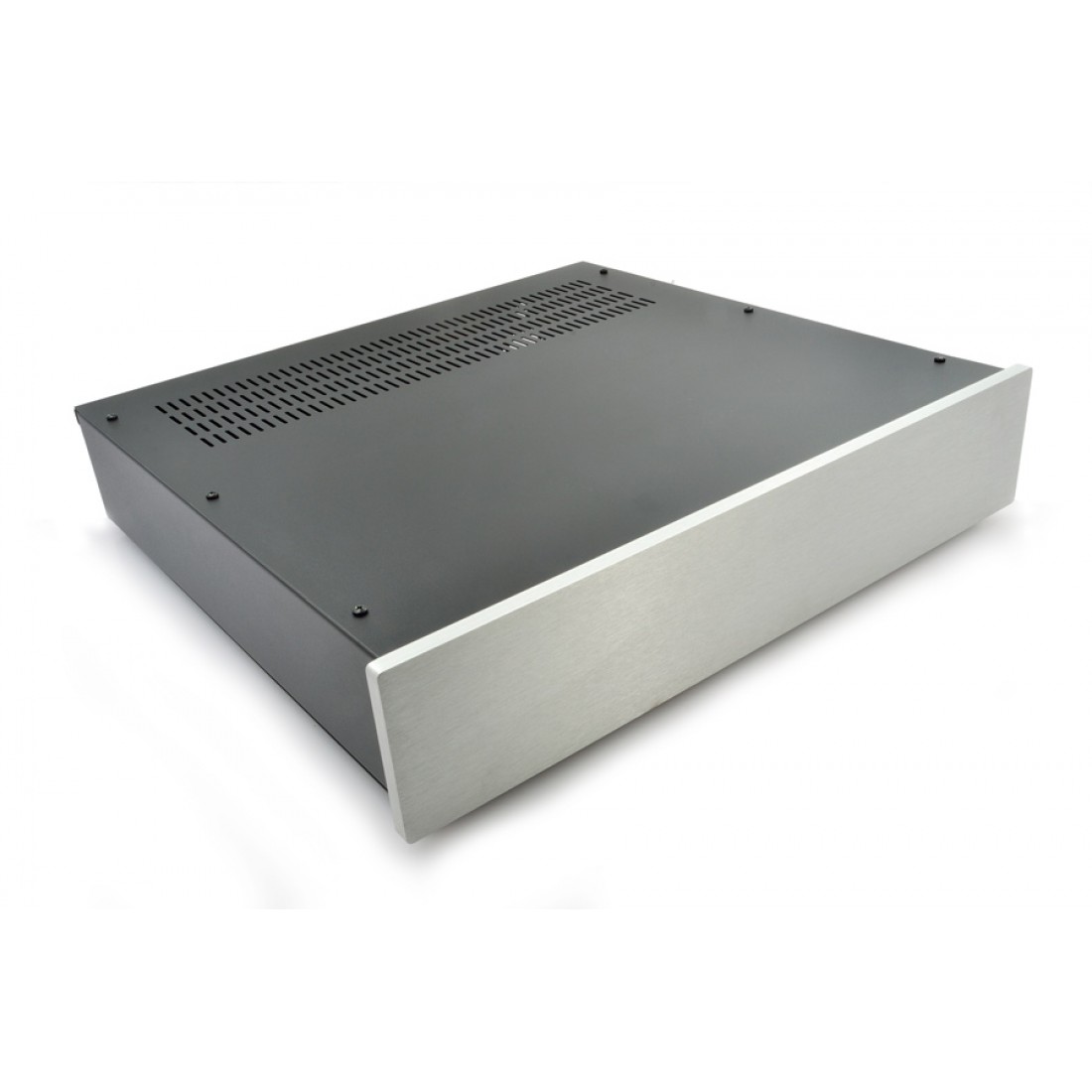

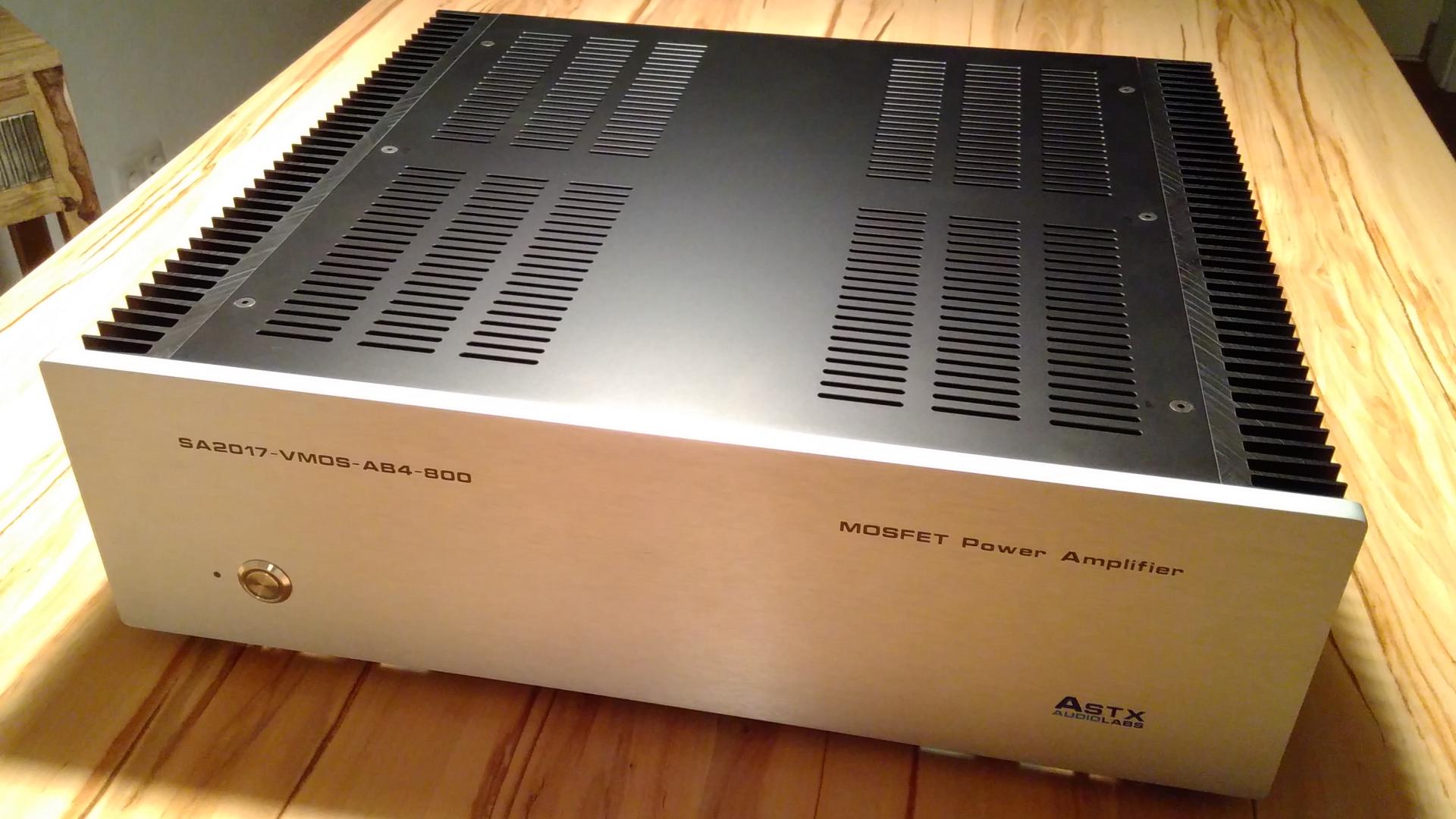

Variantă carcasă de la Modushop https://www.modushop.biz/site/ pentru constructorii DIY :

P Victor · **Scris:** Joi Oct 12, 2017 10:18 am

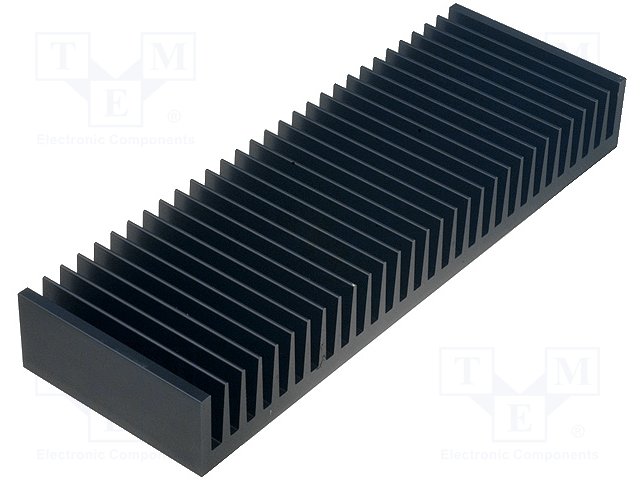

Radiatorul se atașează pe panoul spate al carcasei :

P Victor · **Scris:** Joi Oct 12, 2017 6:04 pm

Bobina din filtrul de ieșire :

P Victor · **Scris:** Joi Oct 19, 2017 4:56 pm

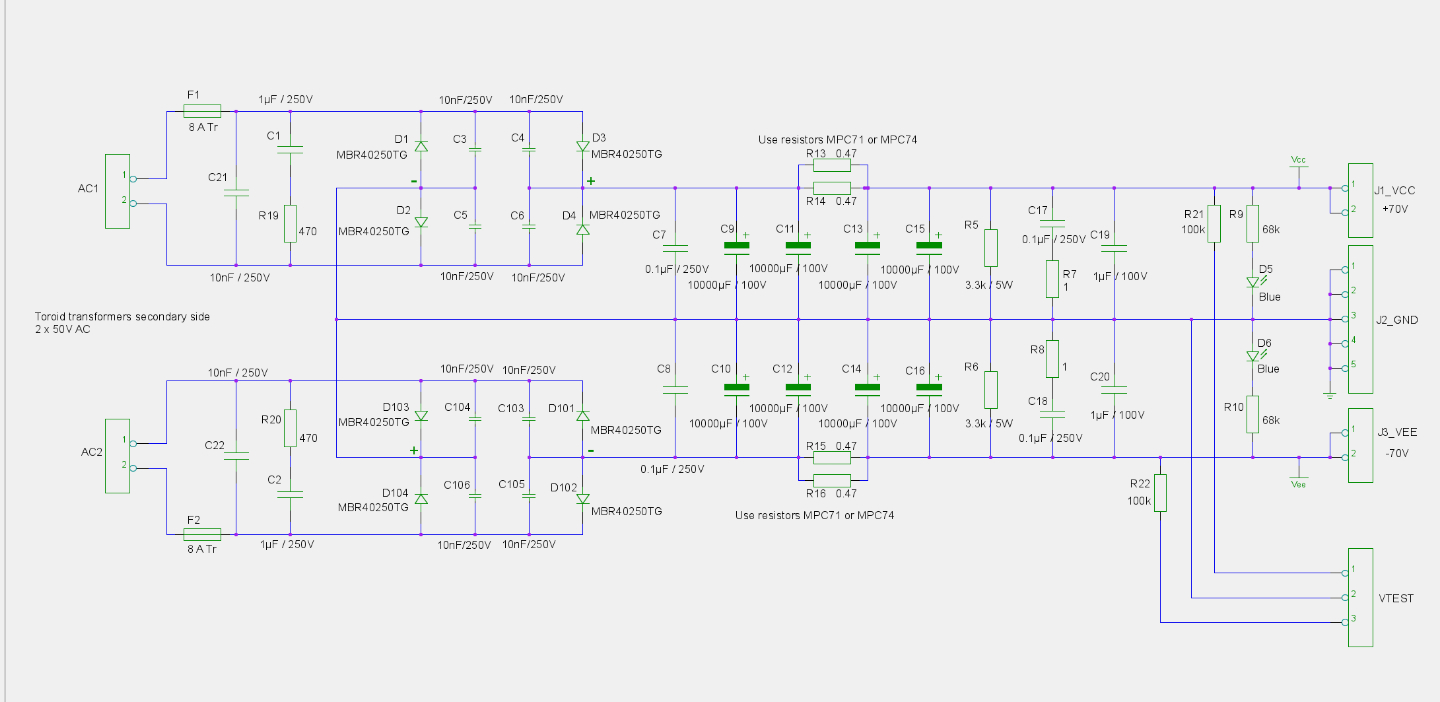

Variantă sursă alimentare :

P Victor · **Scris:** Joi Oct 19, 2017 4:58 pm

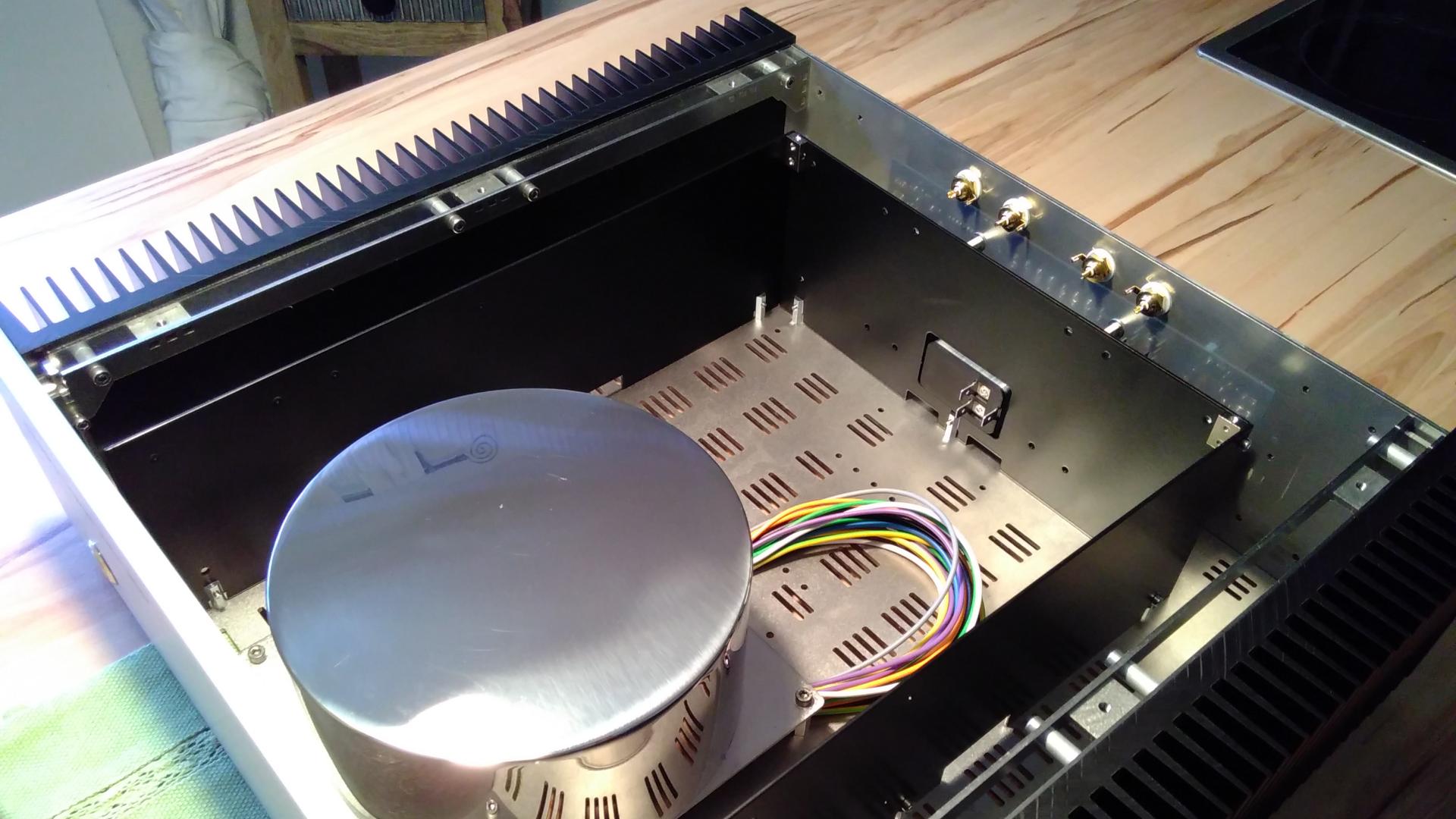

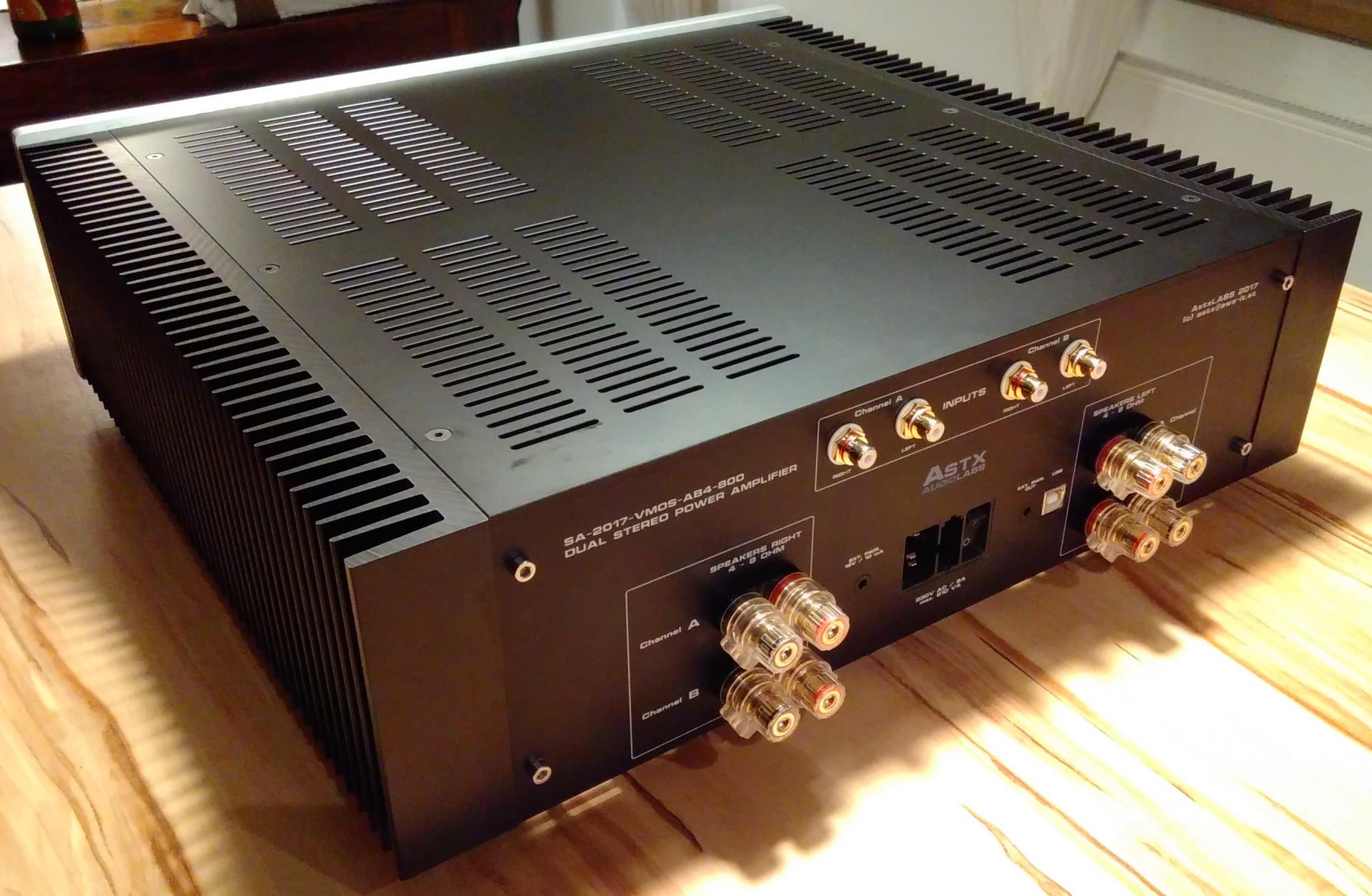

Variantă carcasă cu două radiatoare laterale :

P Victor · **Scris:** Joi Noi 09, 2017 12:16 pm

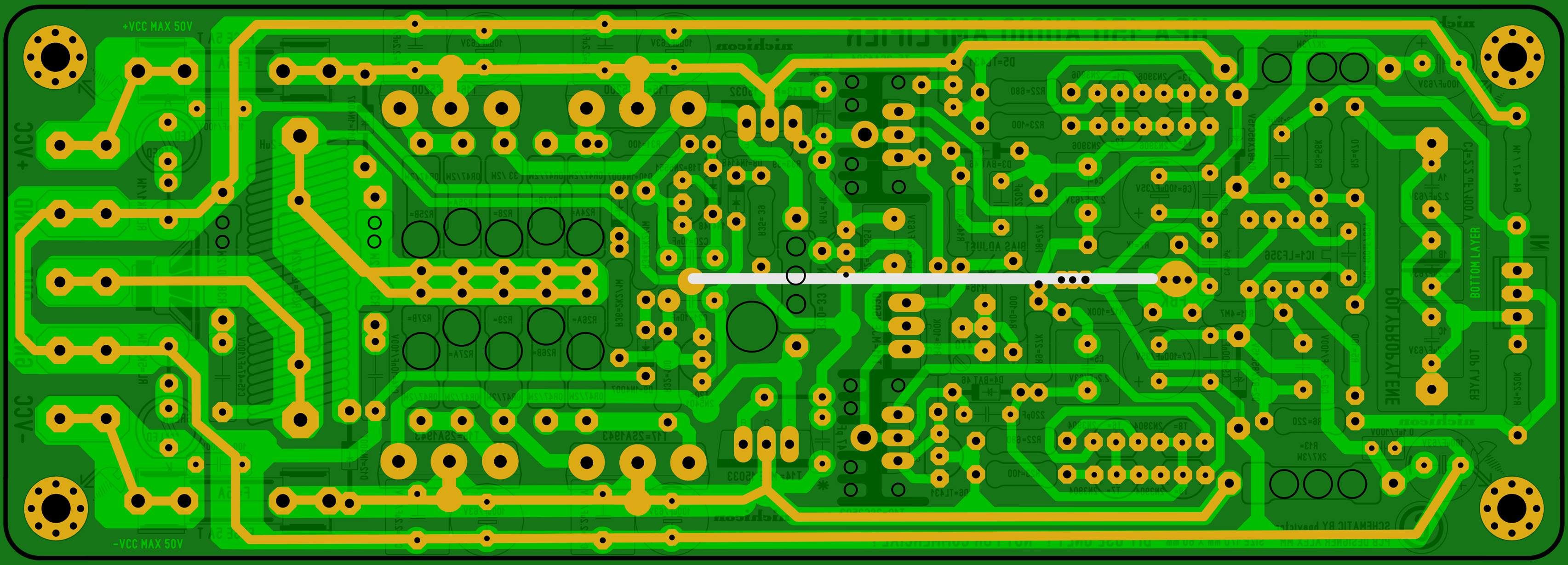

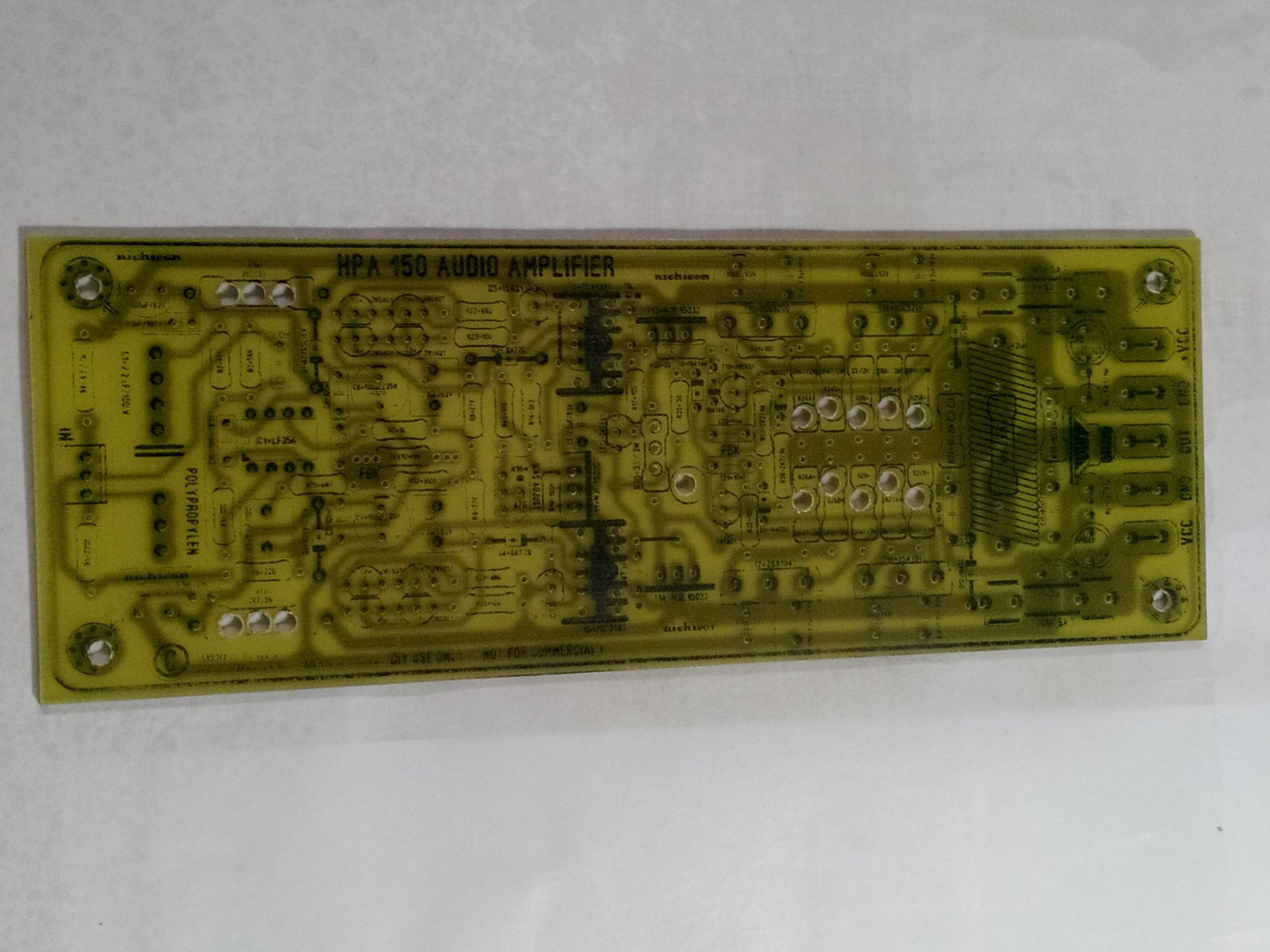

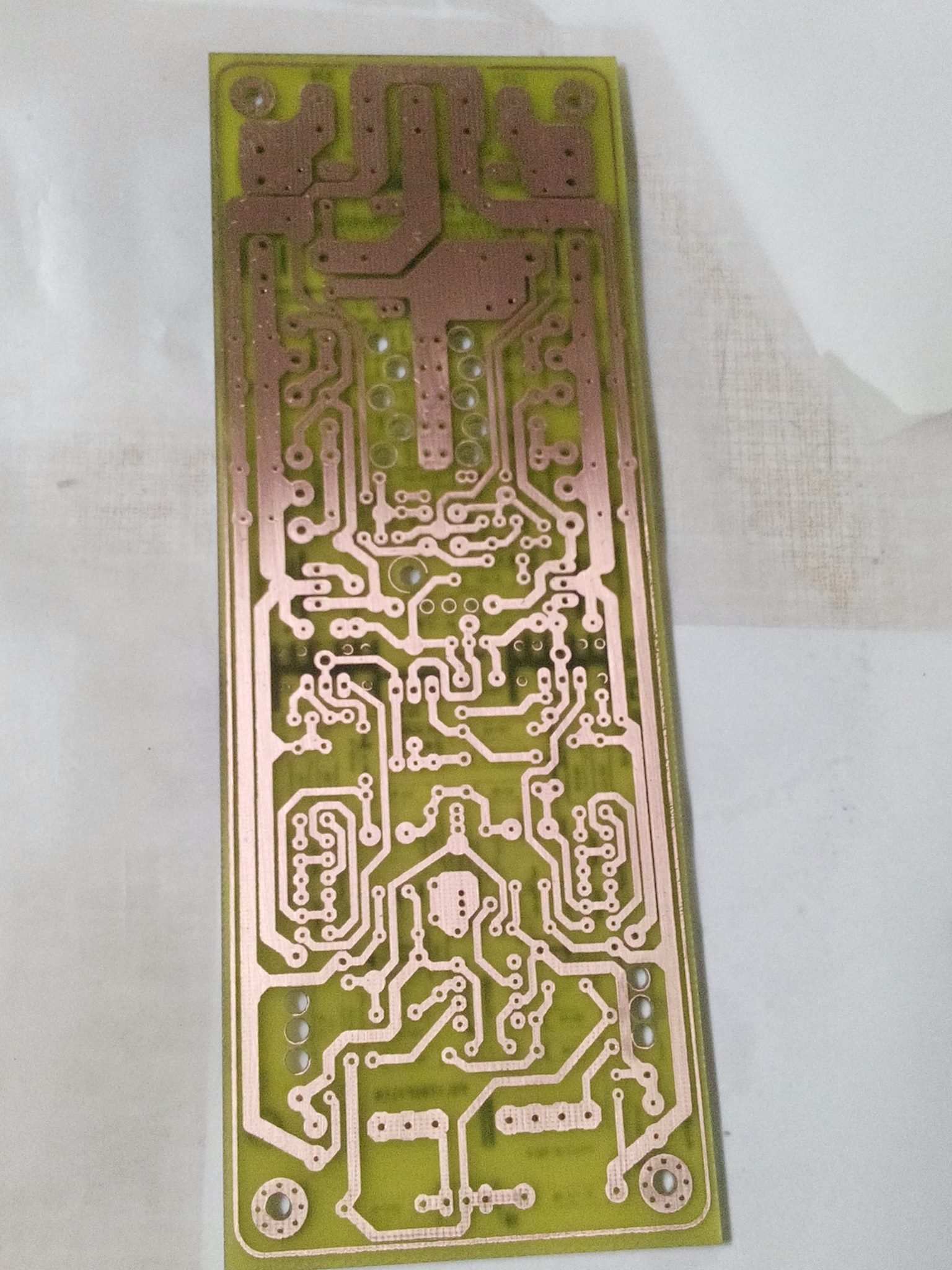

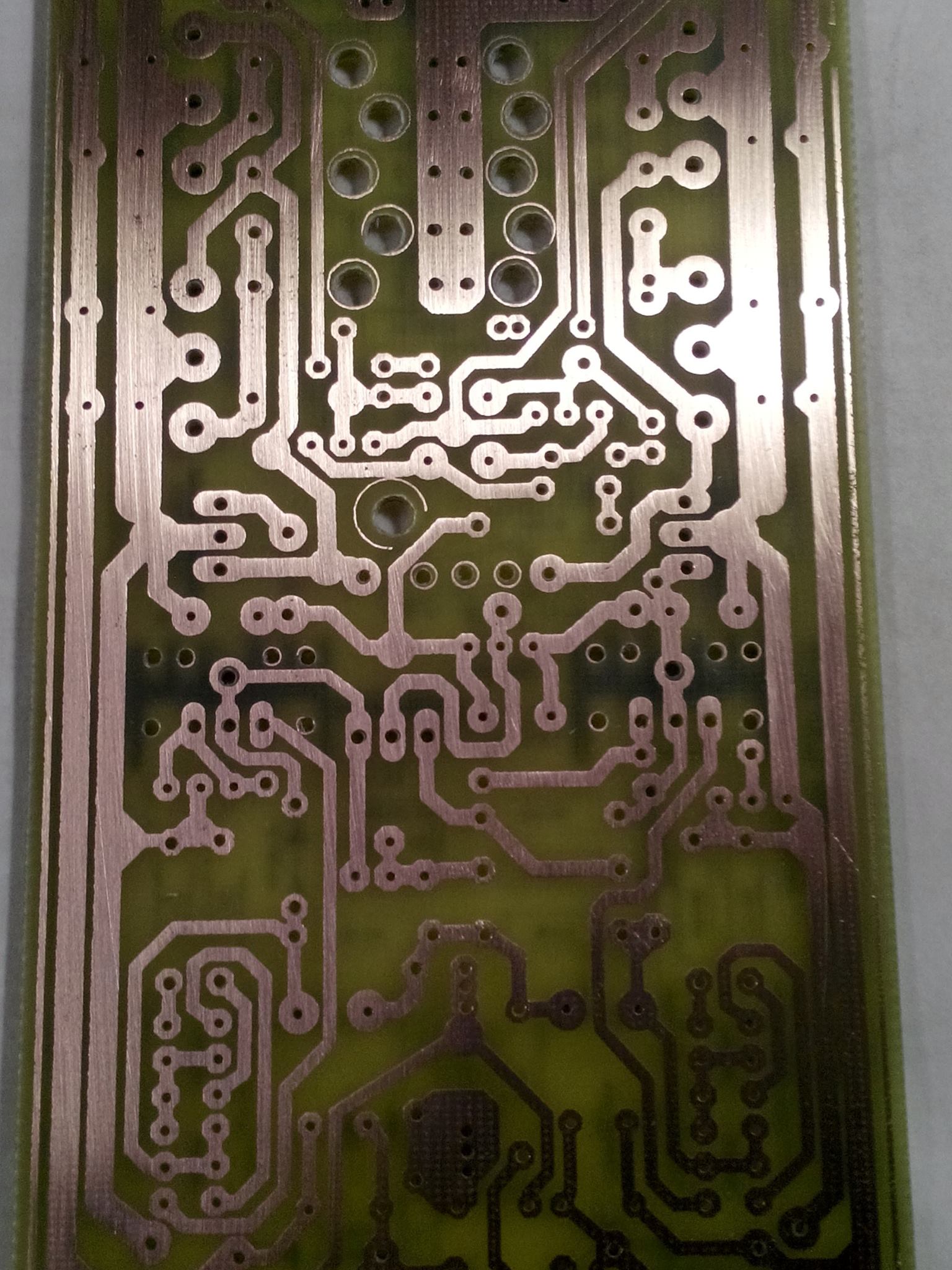

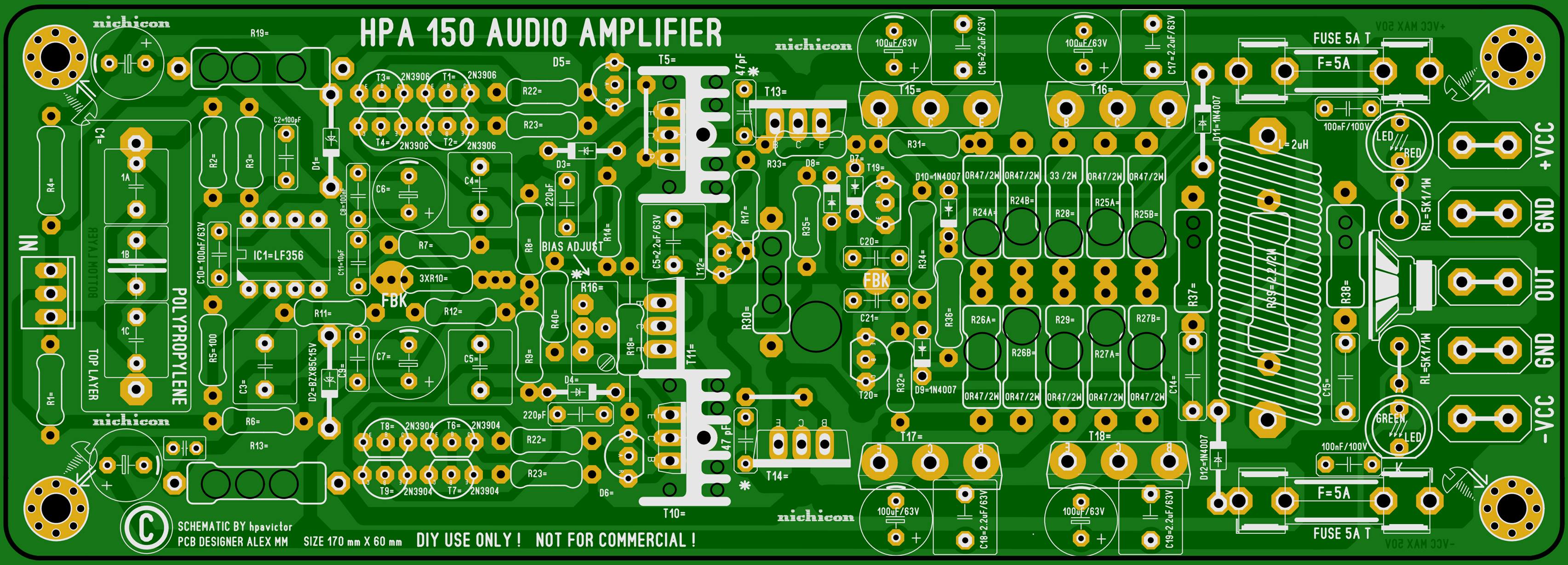

PCB pentru test .
Nu este varianta finala !
Multumesc tuturor colaboratorilor cunoscuti sau necunoscuti pentru sprijin !

P Victor · **Scris:** Mar Noi 14, 2017 9:58 am

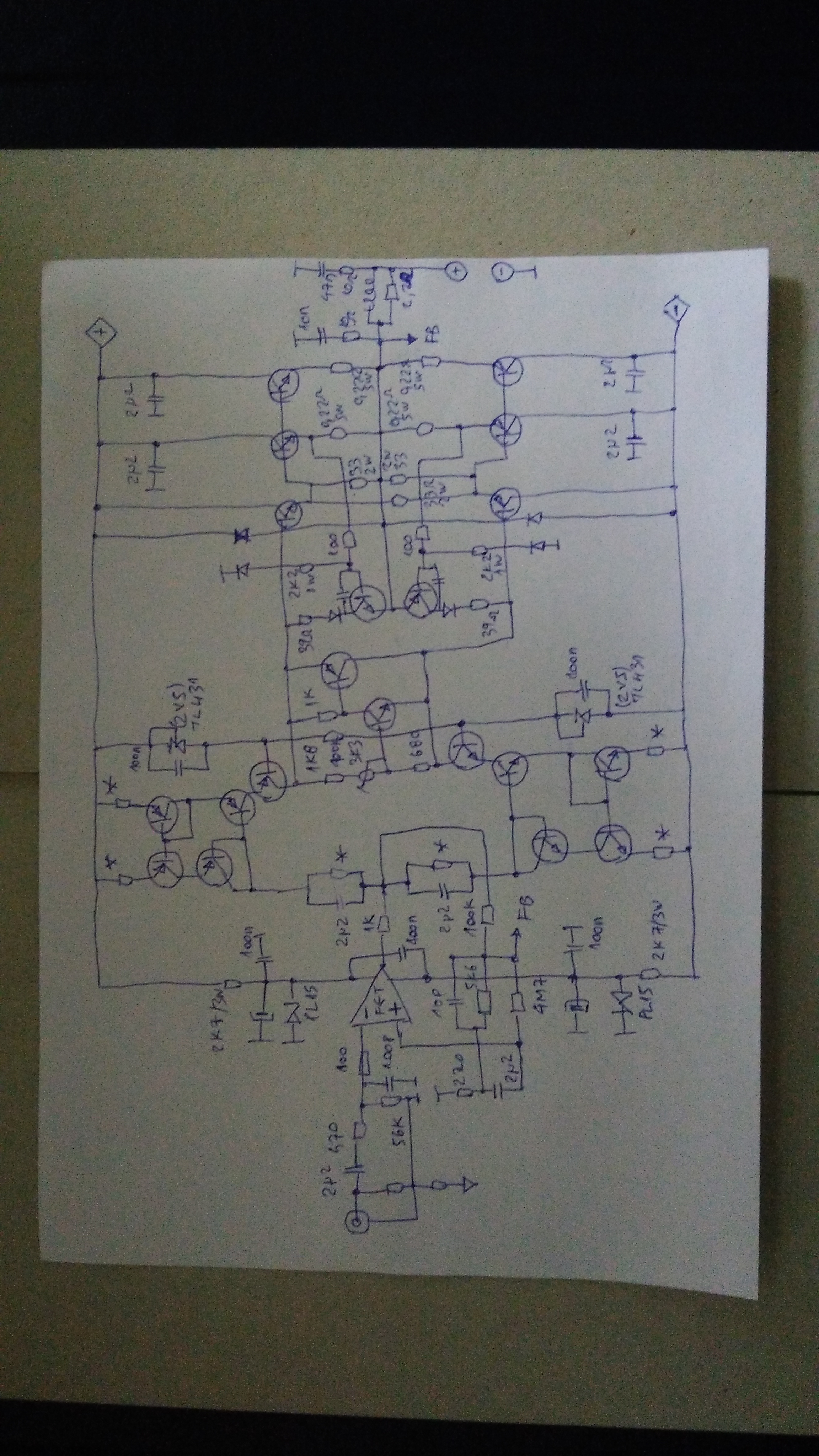

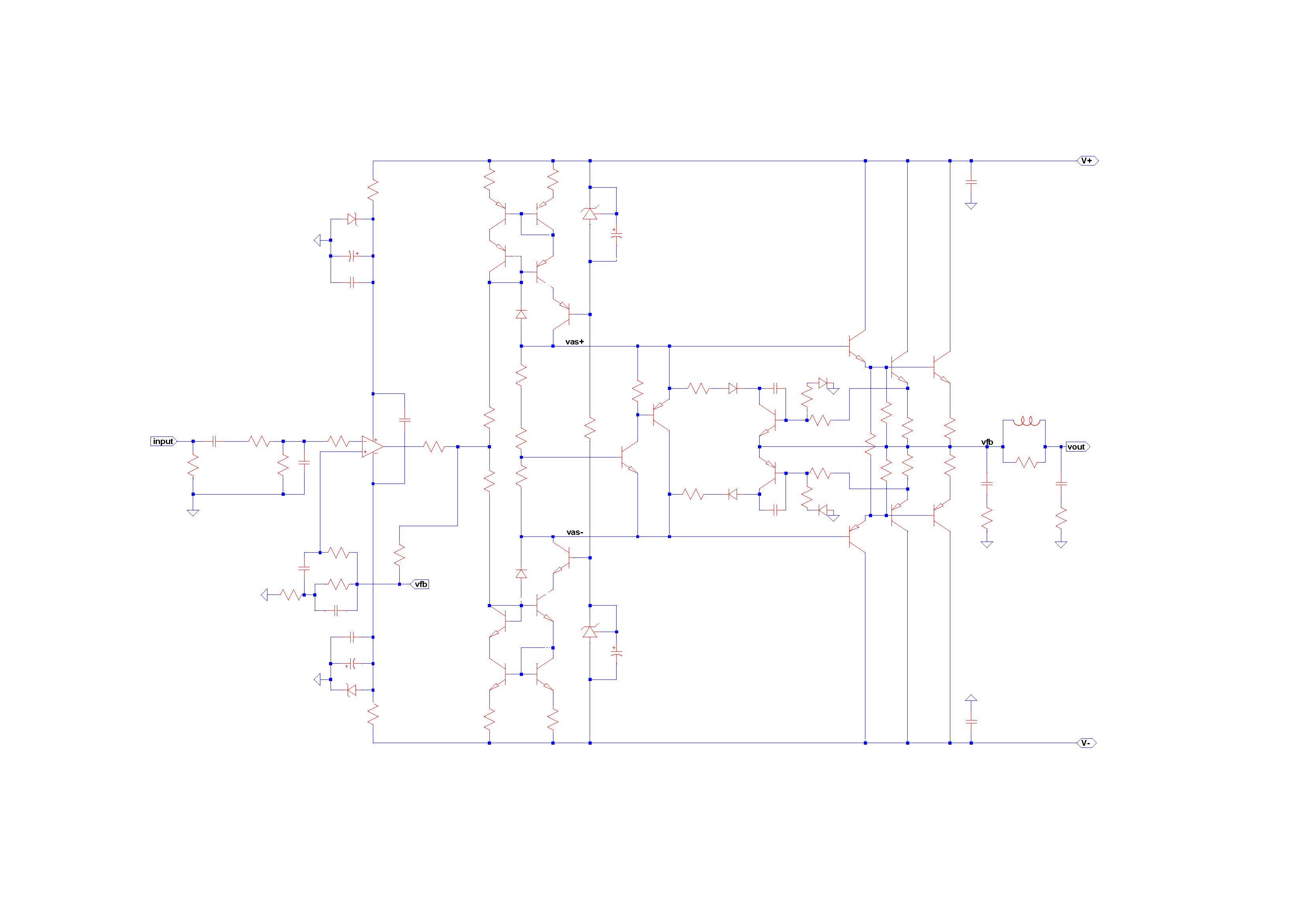

Update sch :

P Victor · **Scris:** Joi Noi 16, 2017 8:52 pm

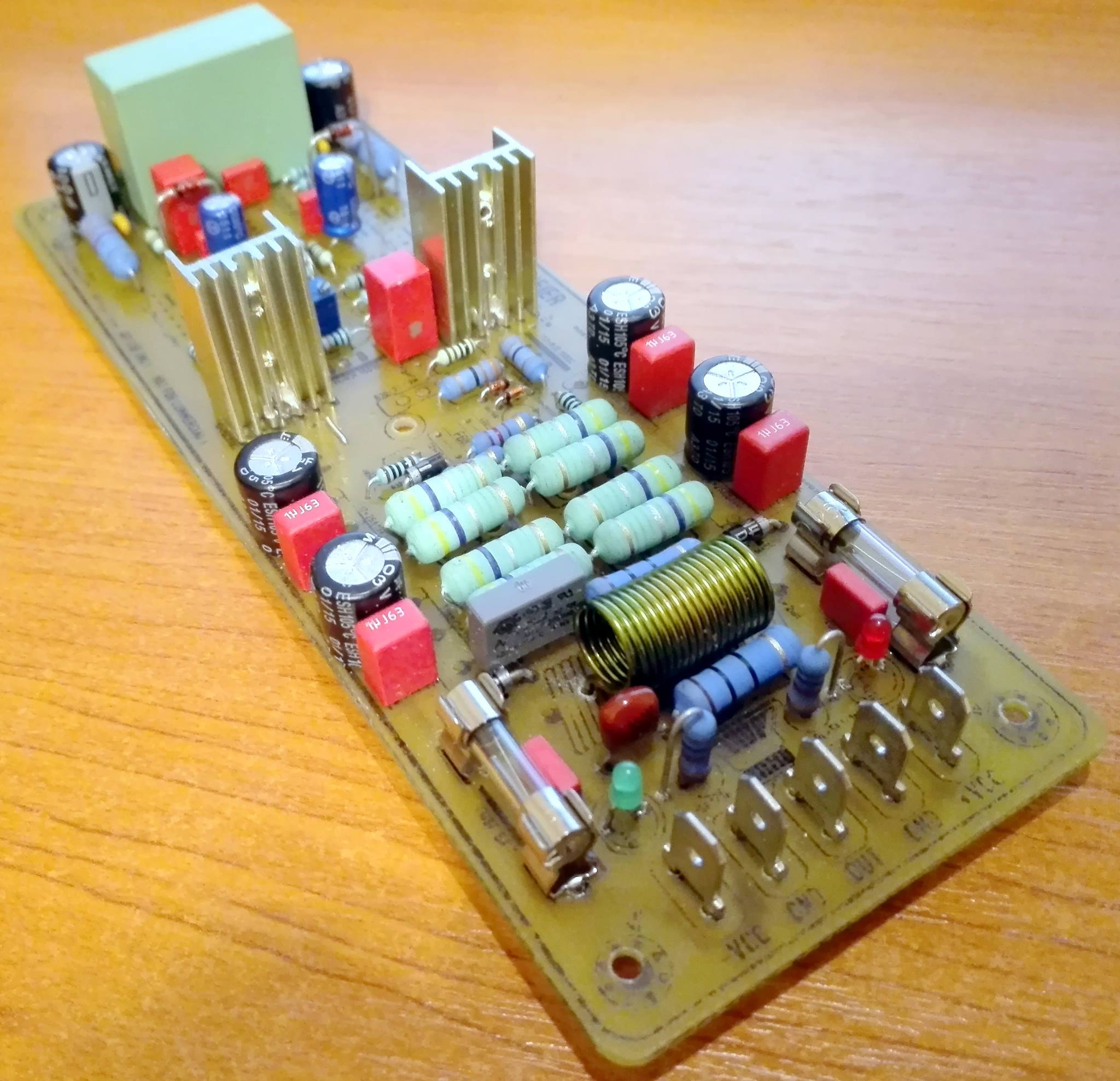

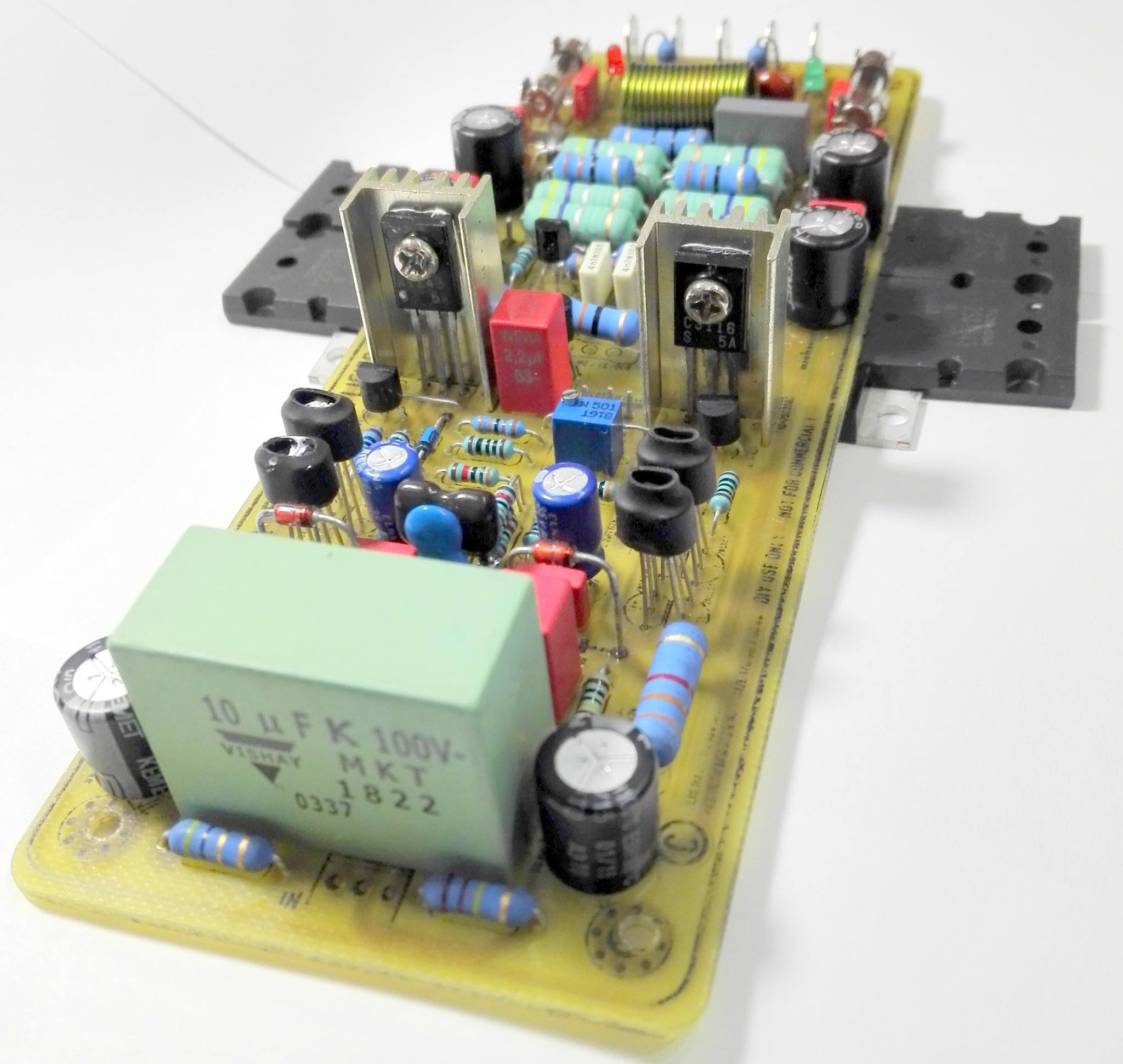

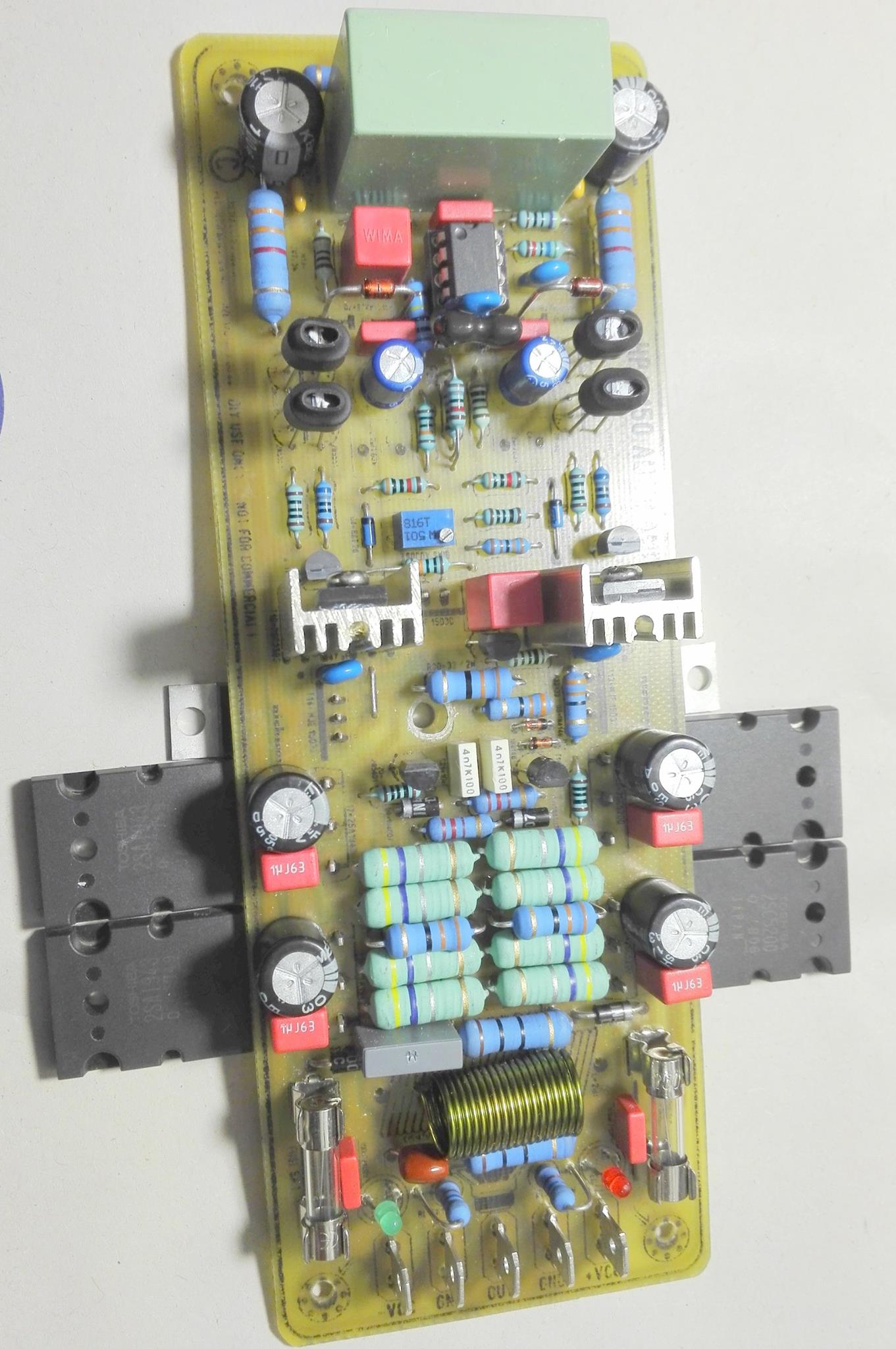

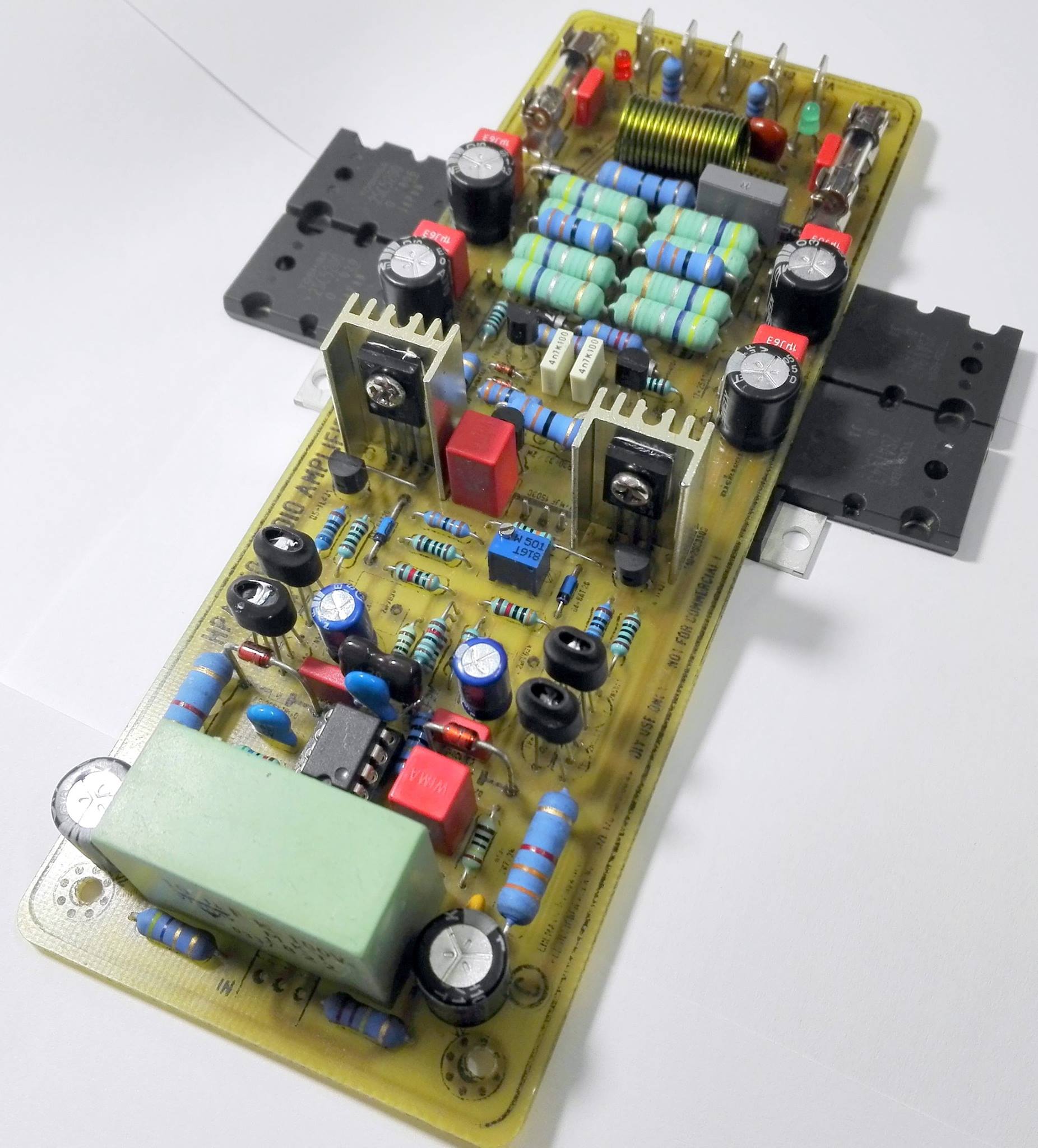

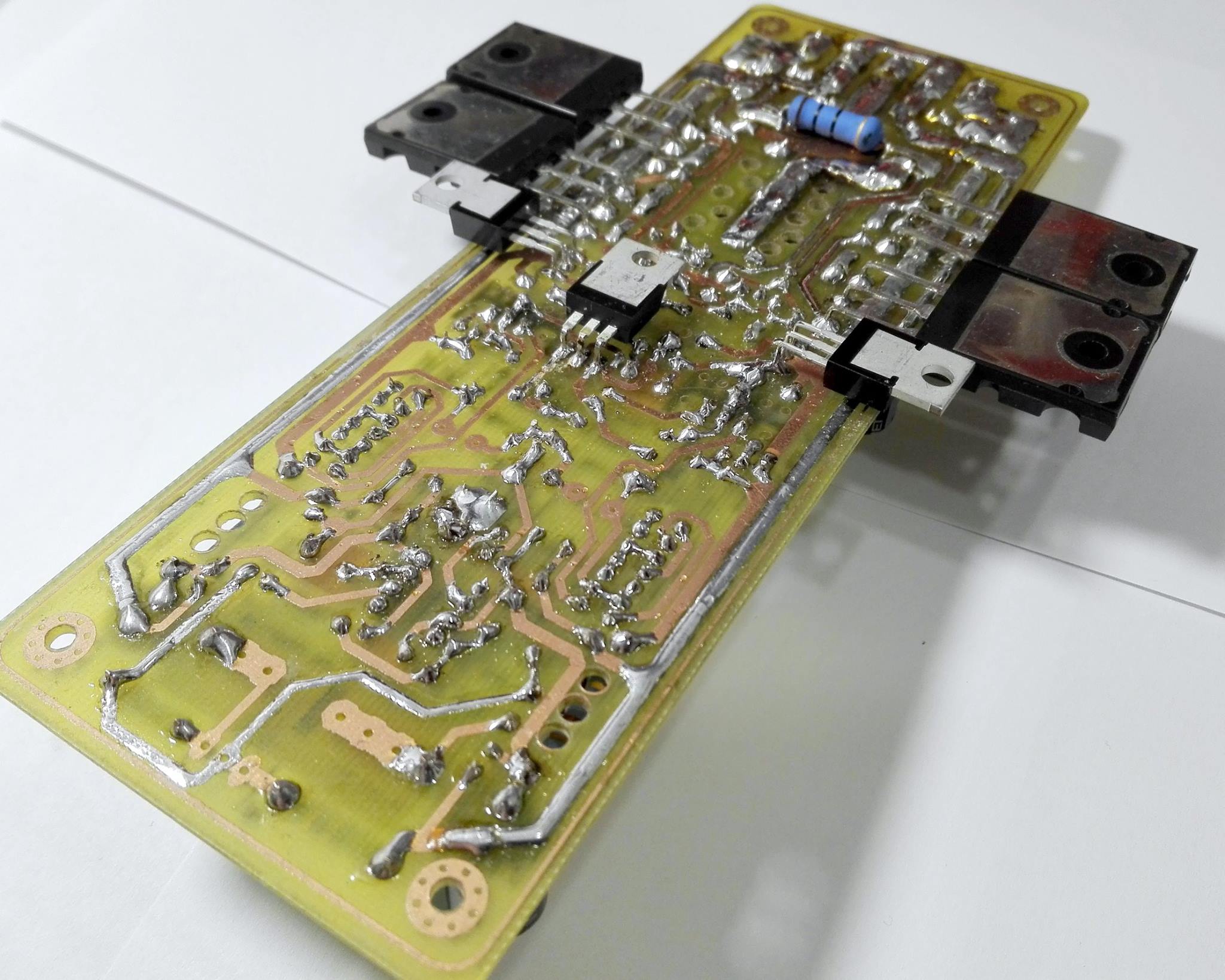

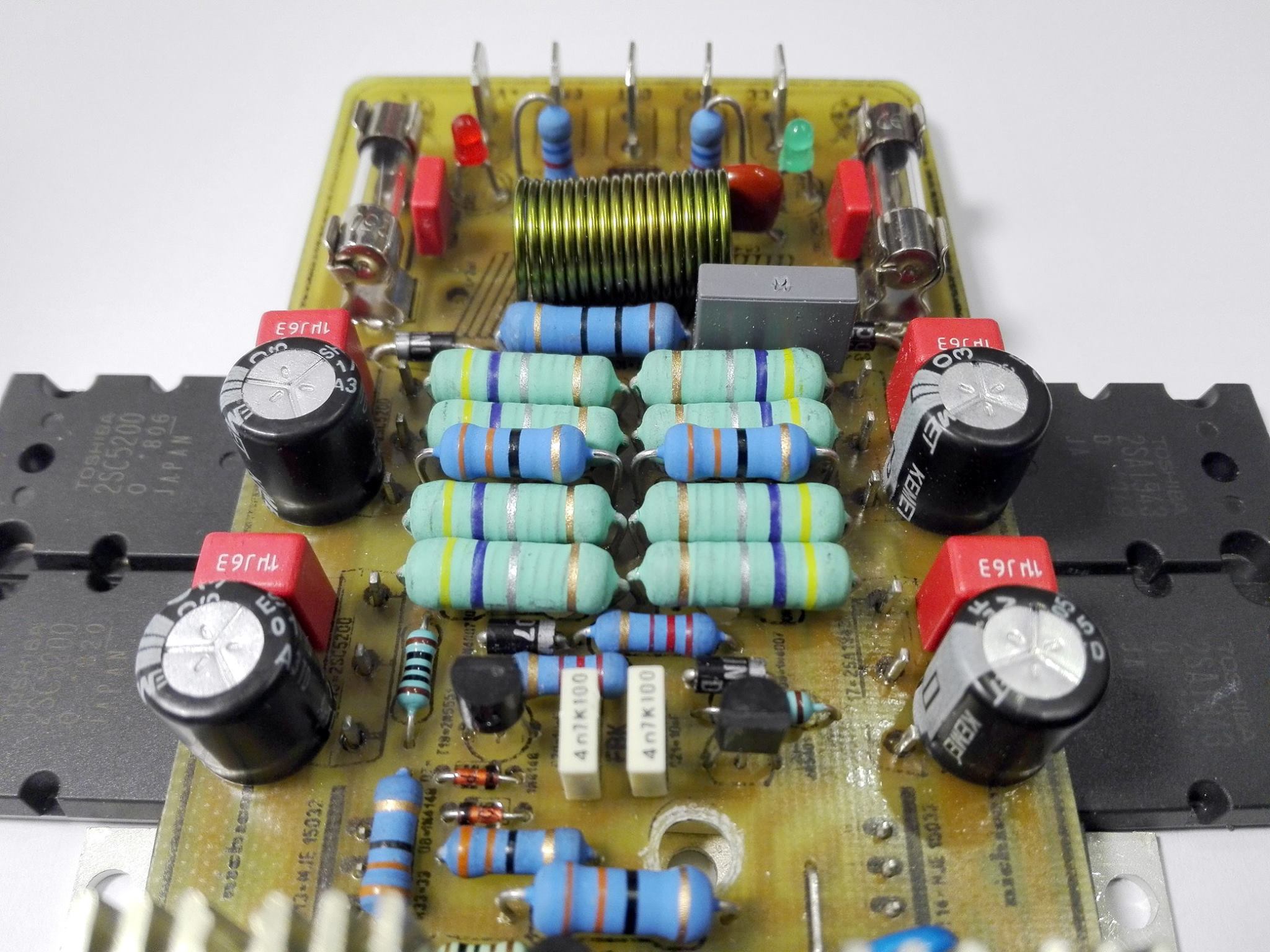

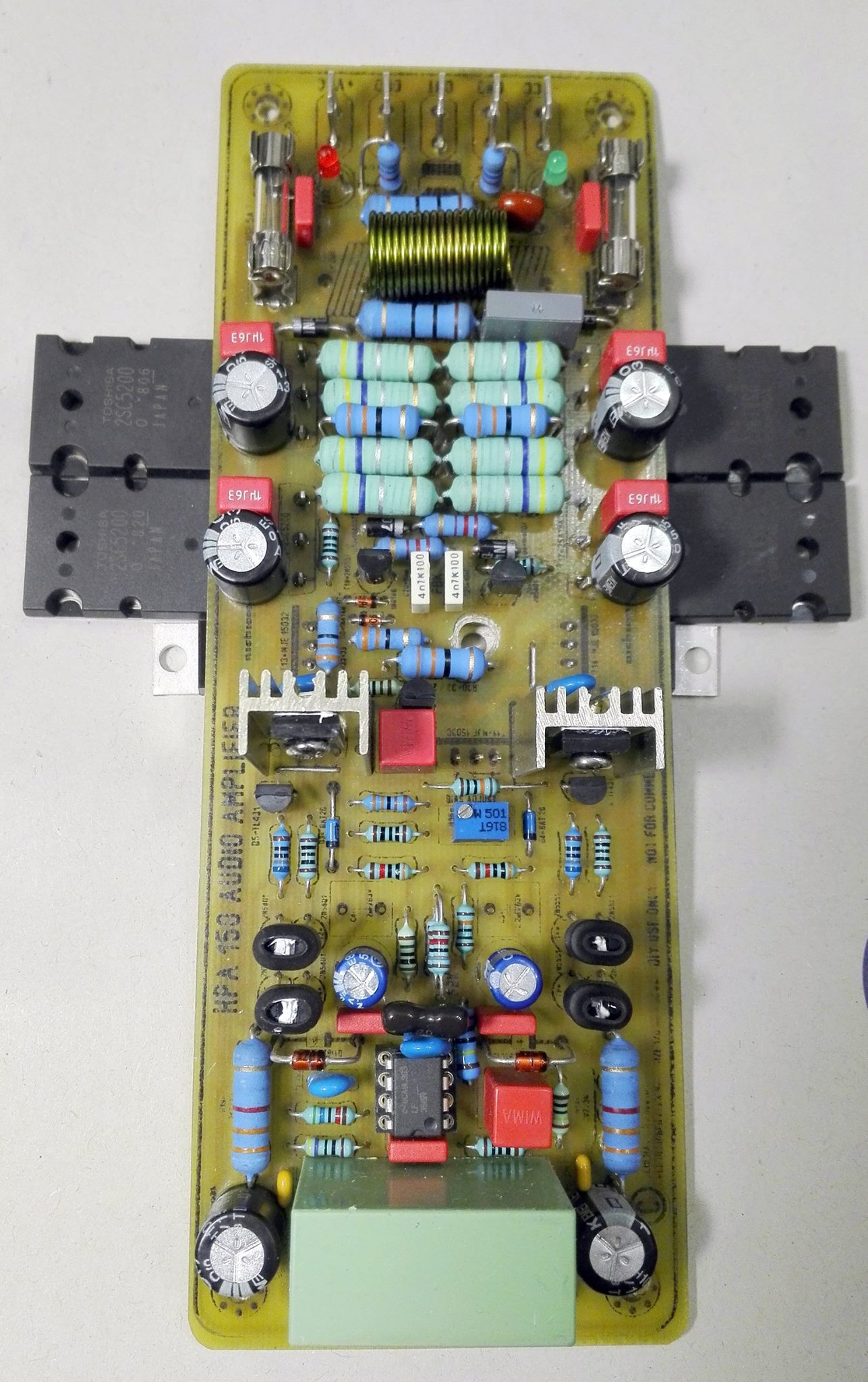

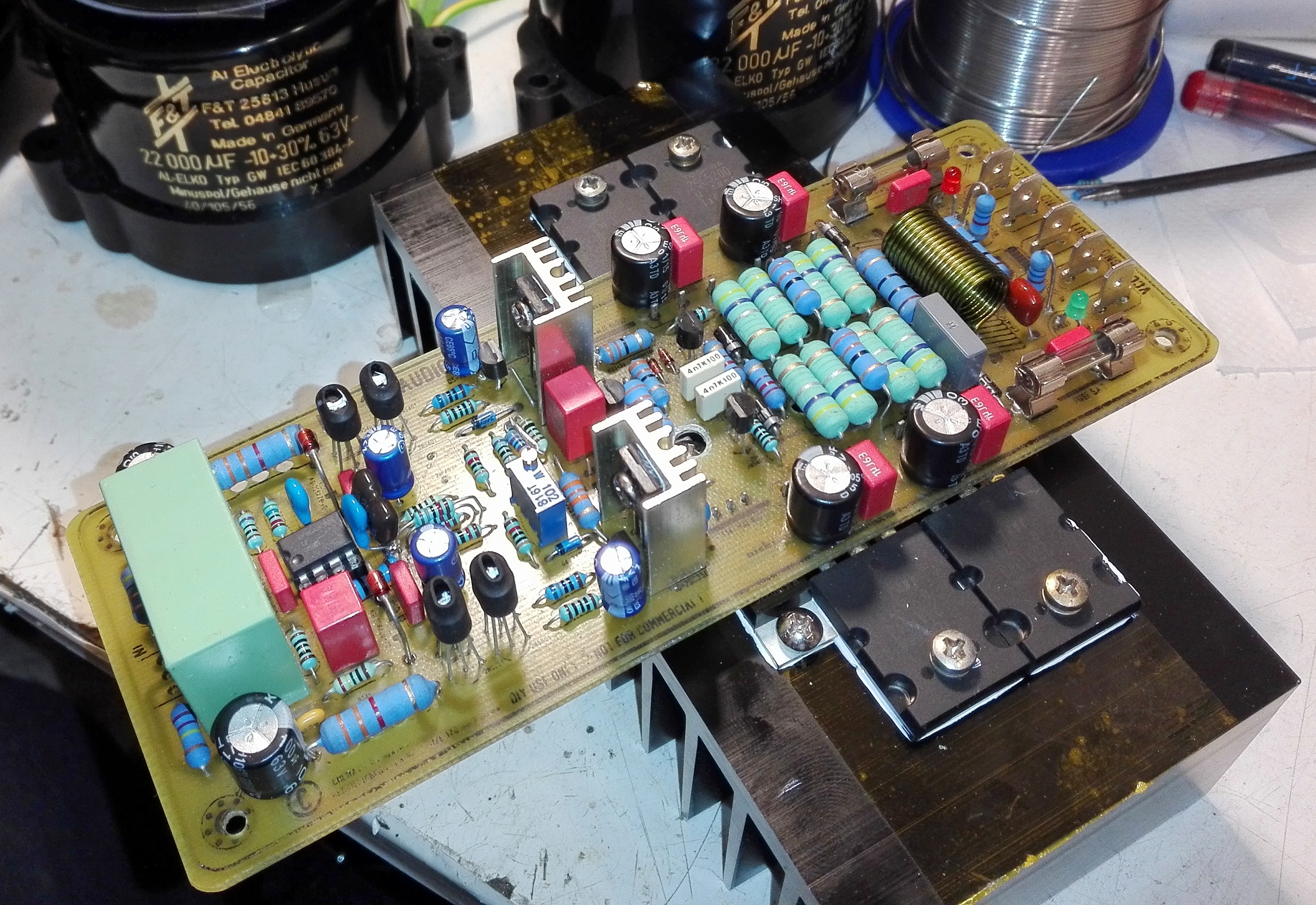

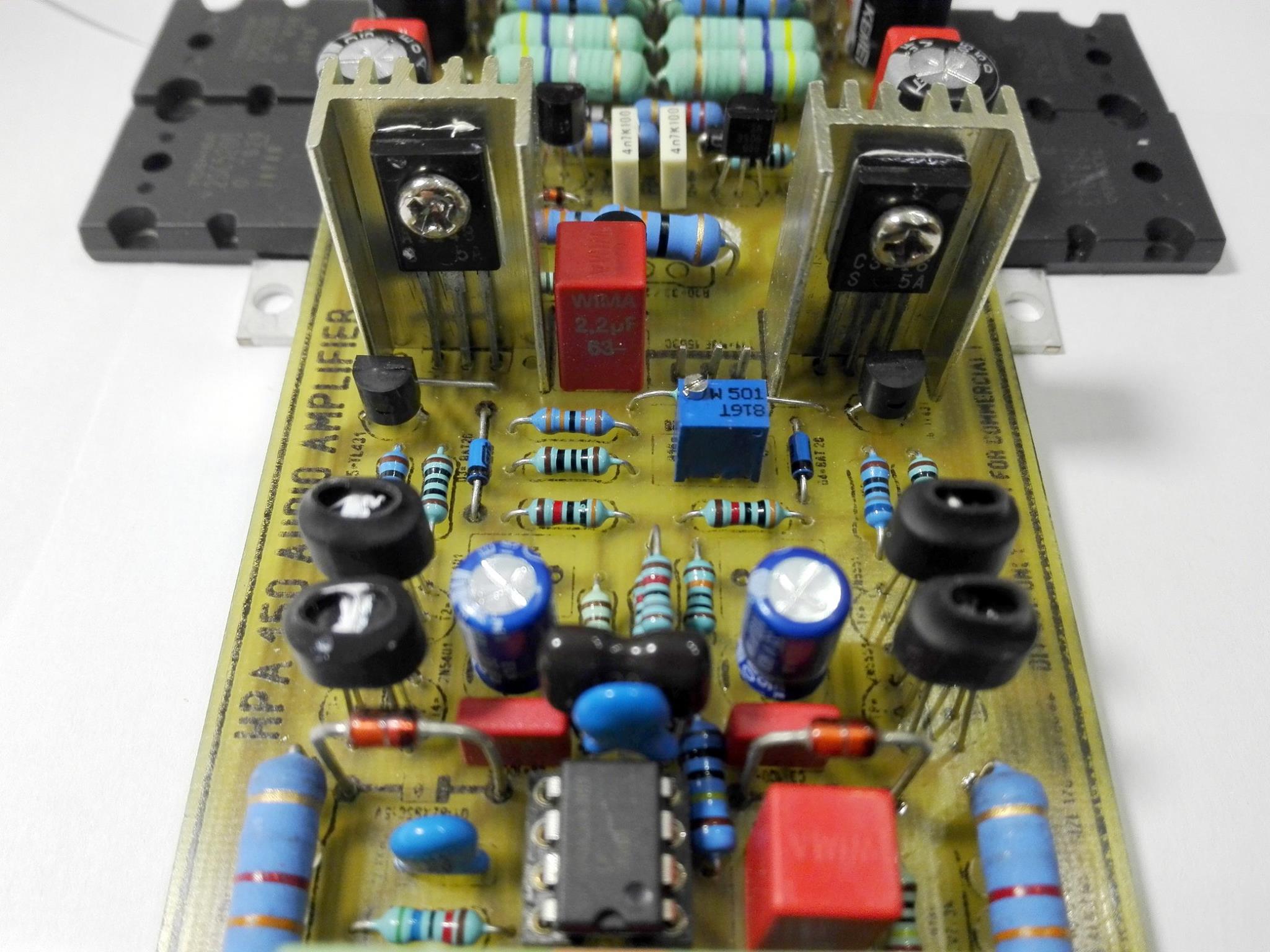

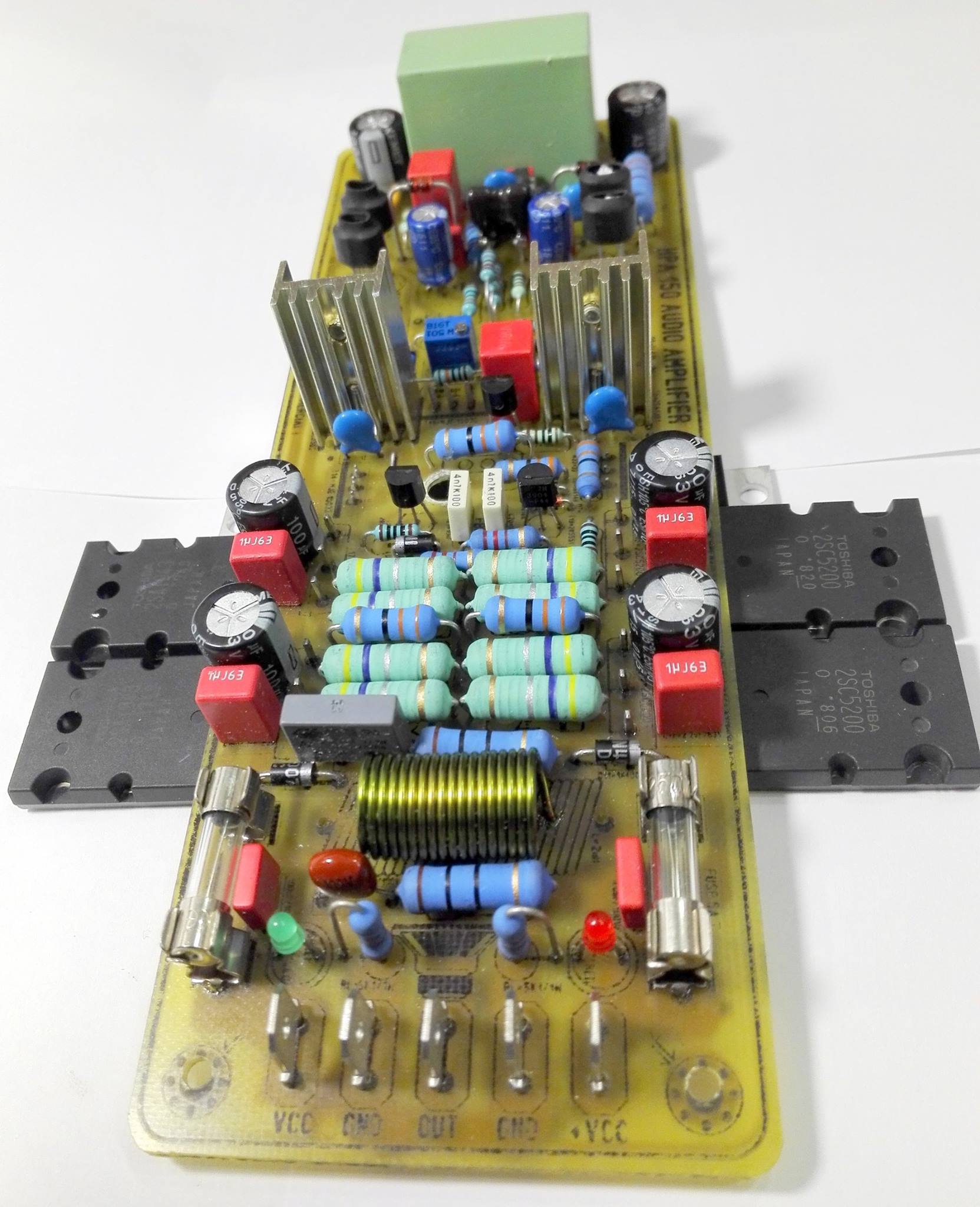

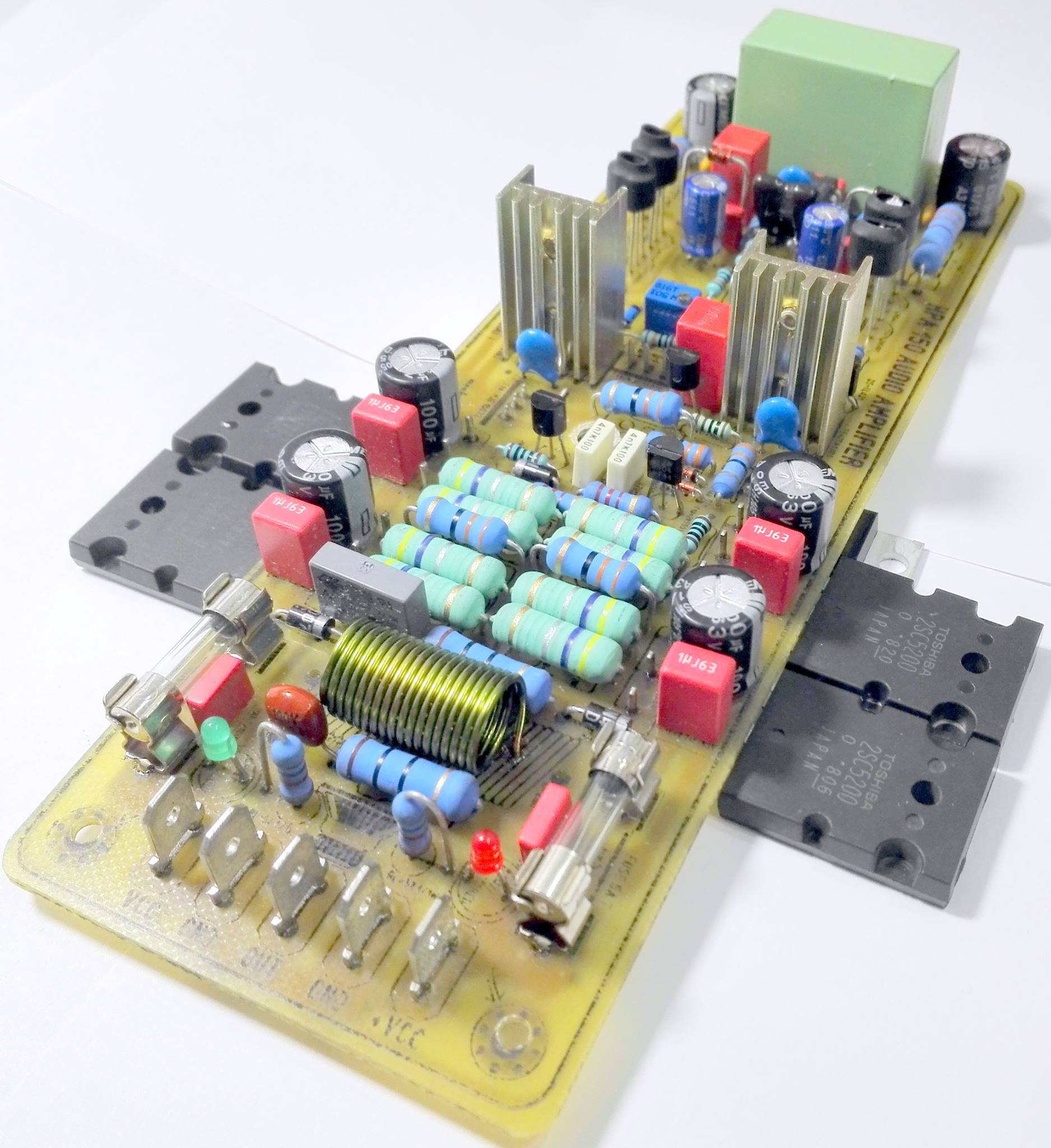

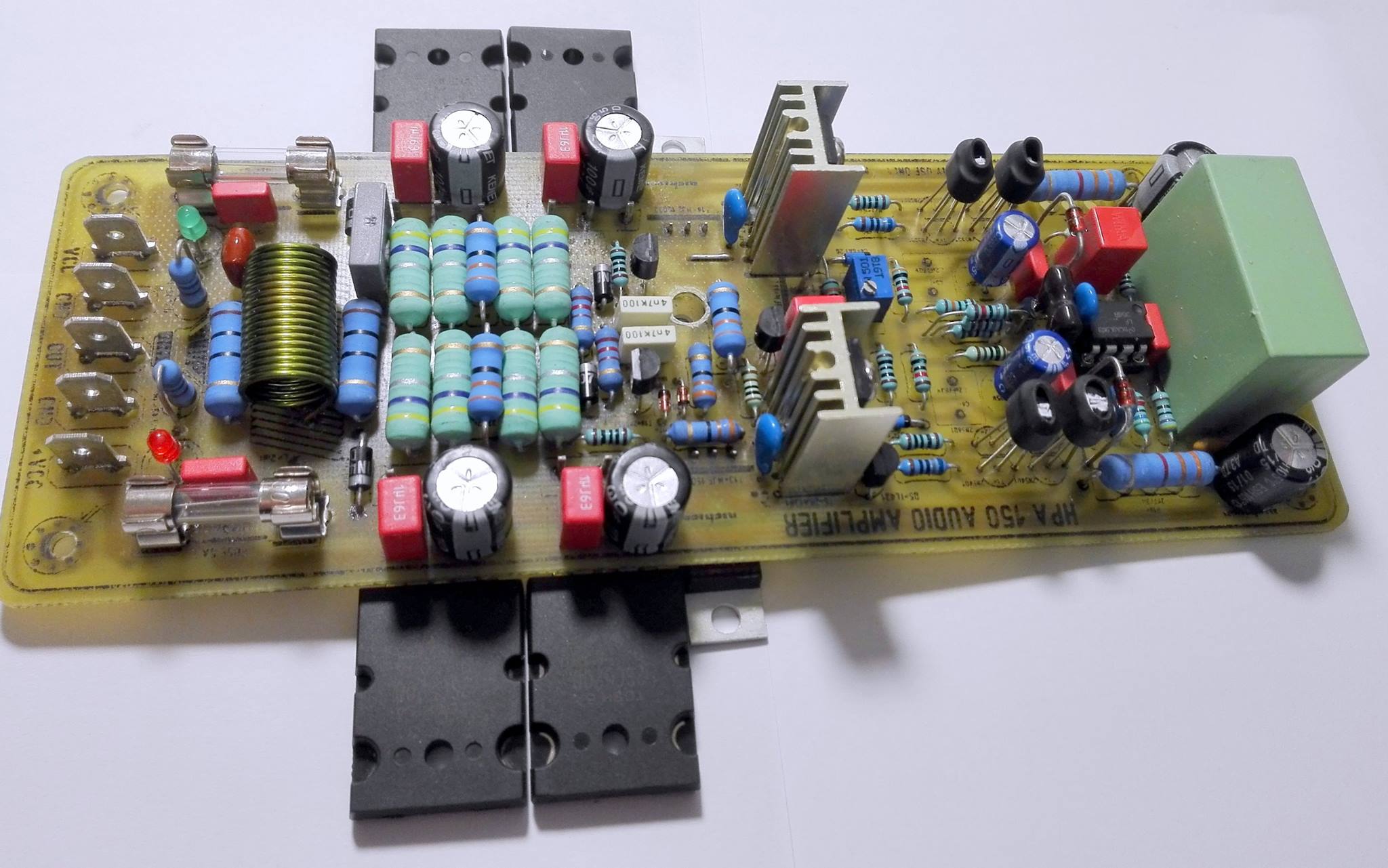

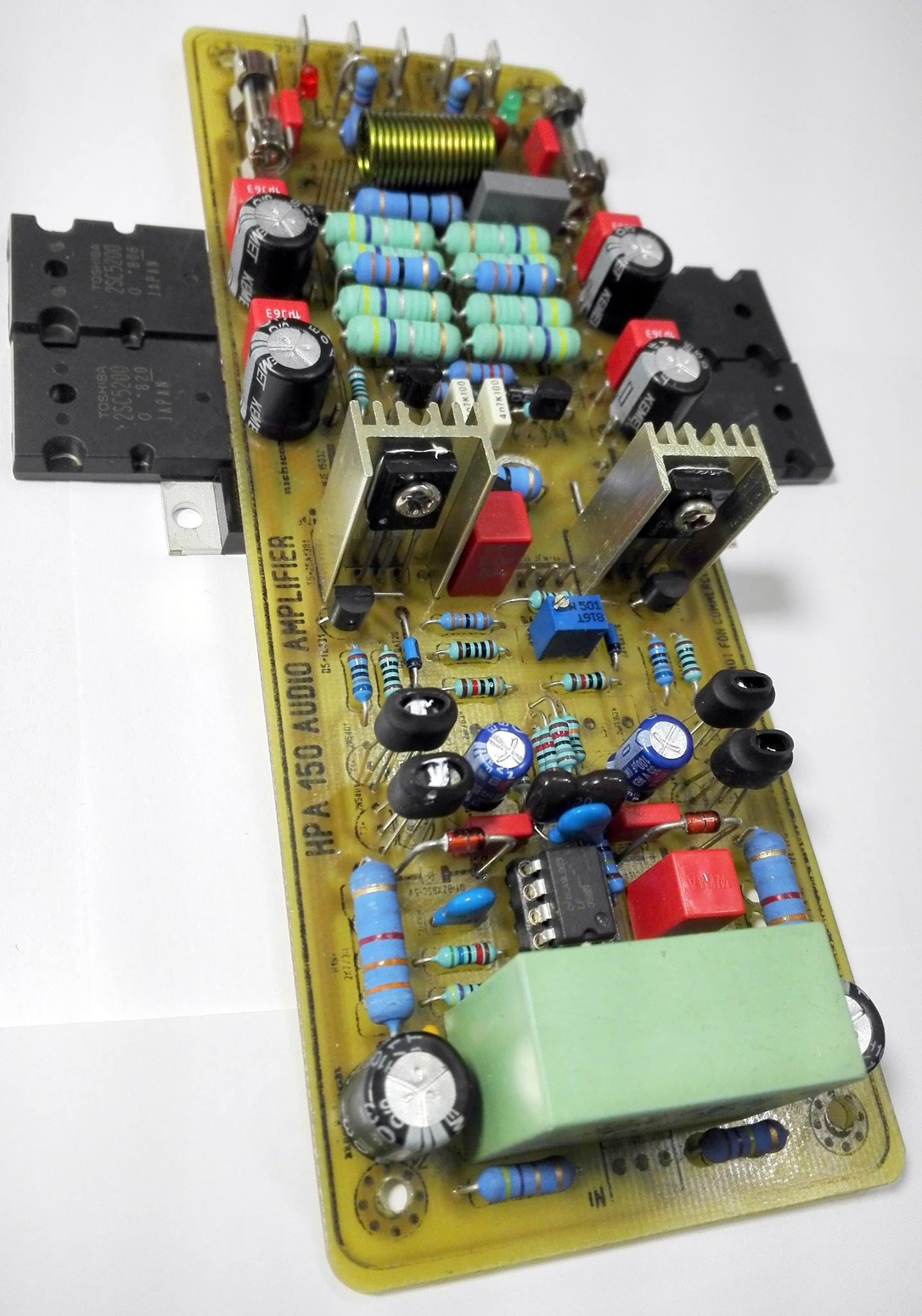

Cateva imagini cu prototipul ( inca nu e gata pentru testare , lipsesc cateva componente electronice ) :

P Victor · **Scris:** Dum Noi 19, 2017 4:47 pm

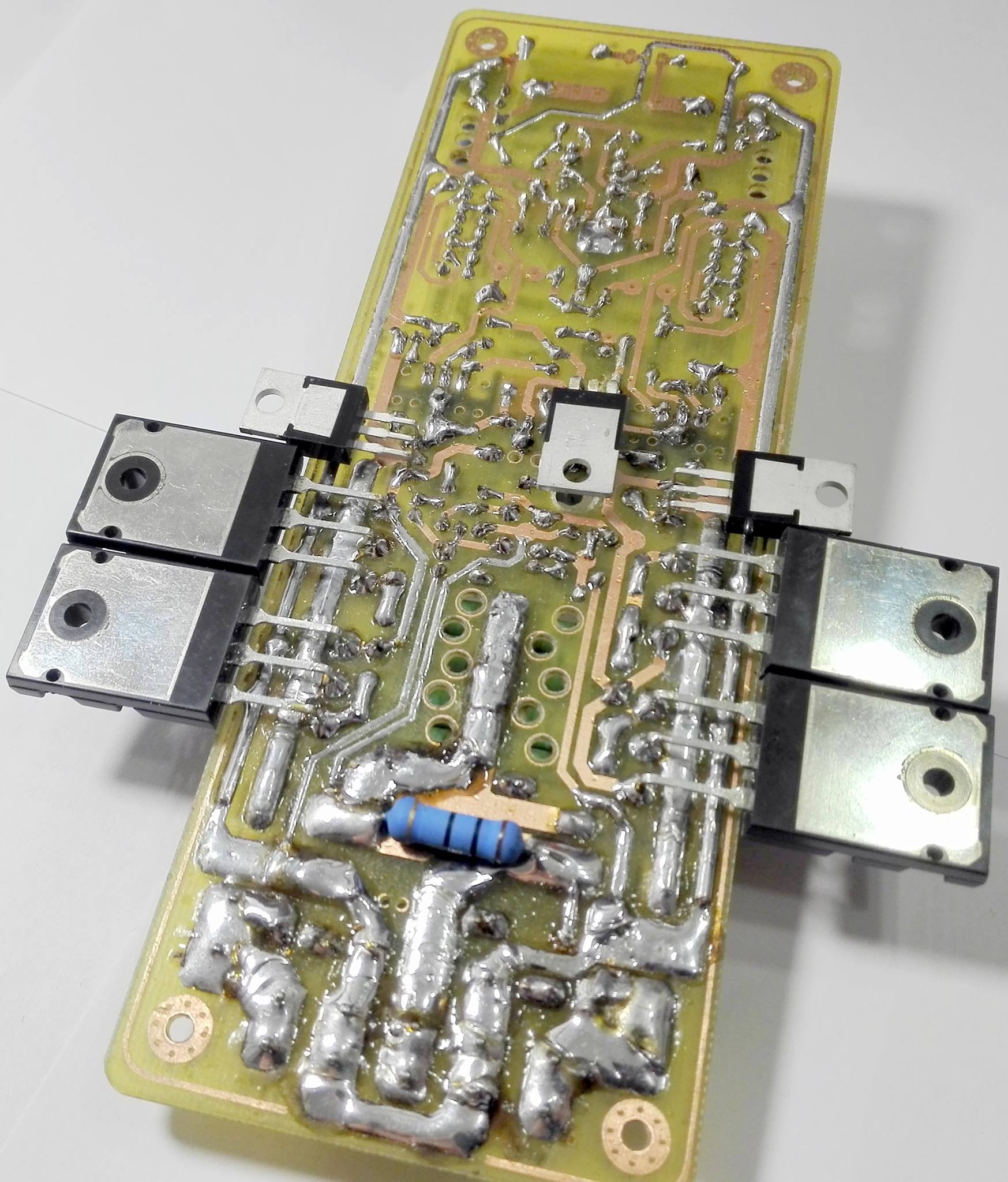

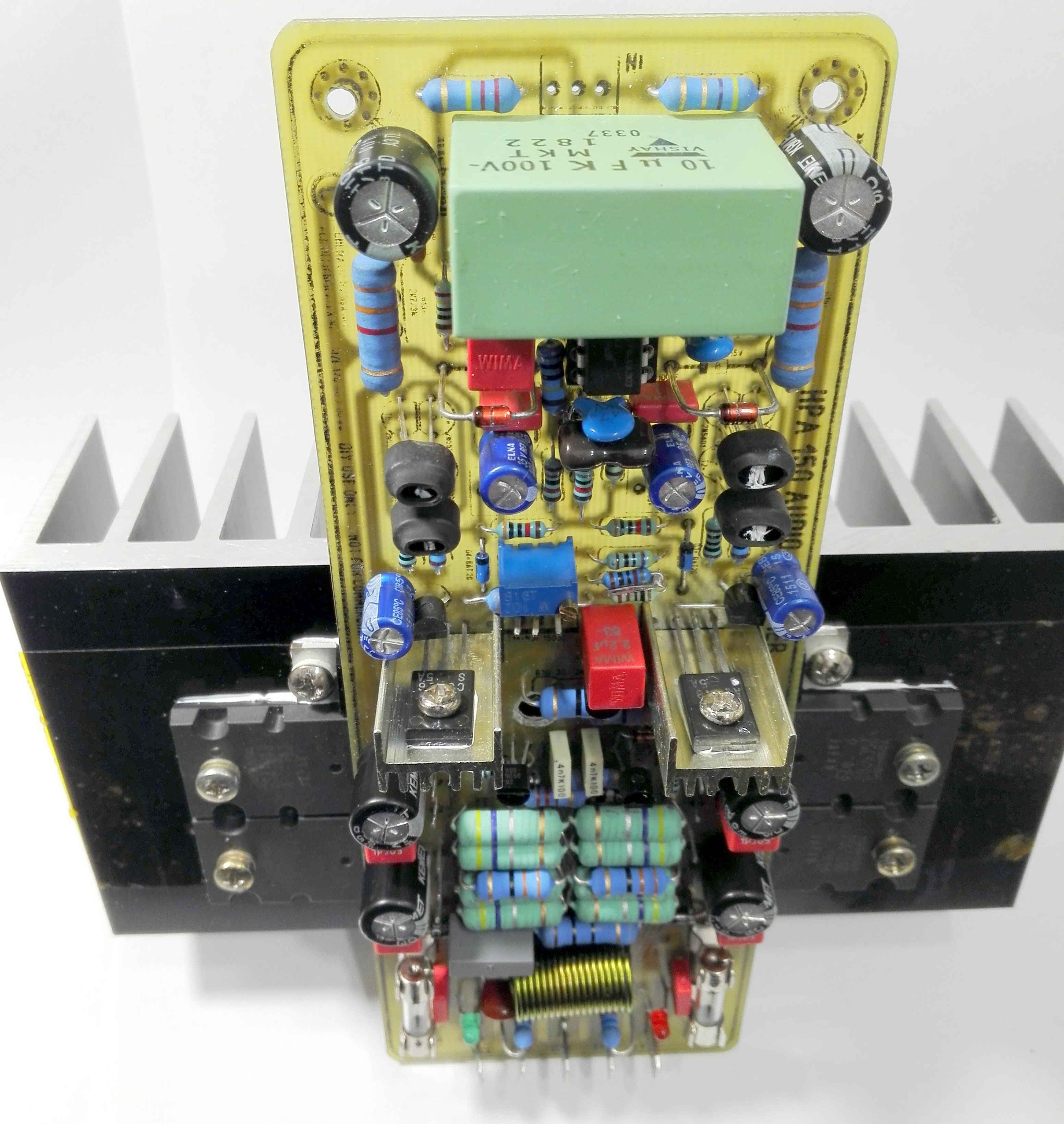

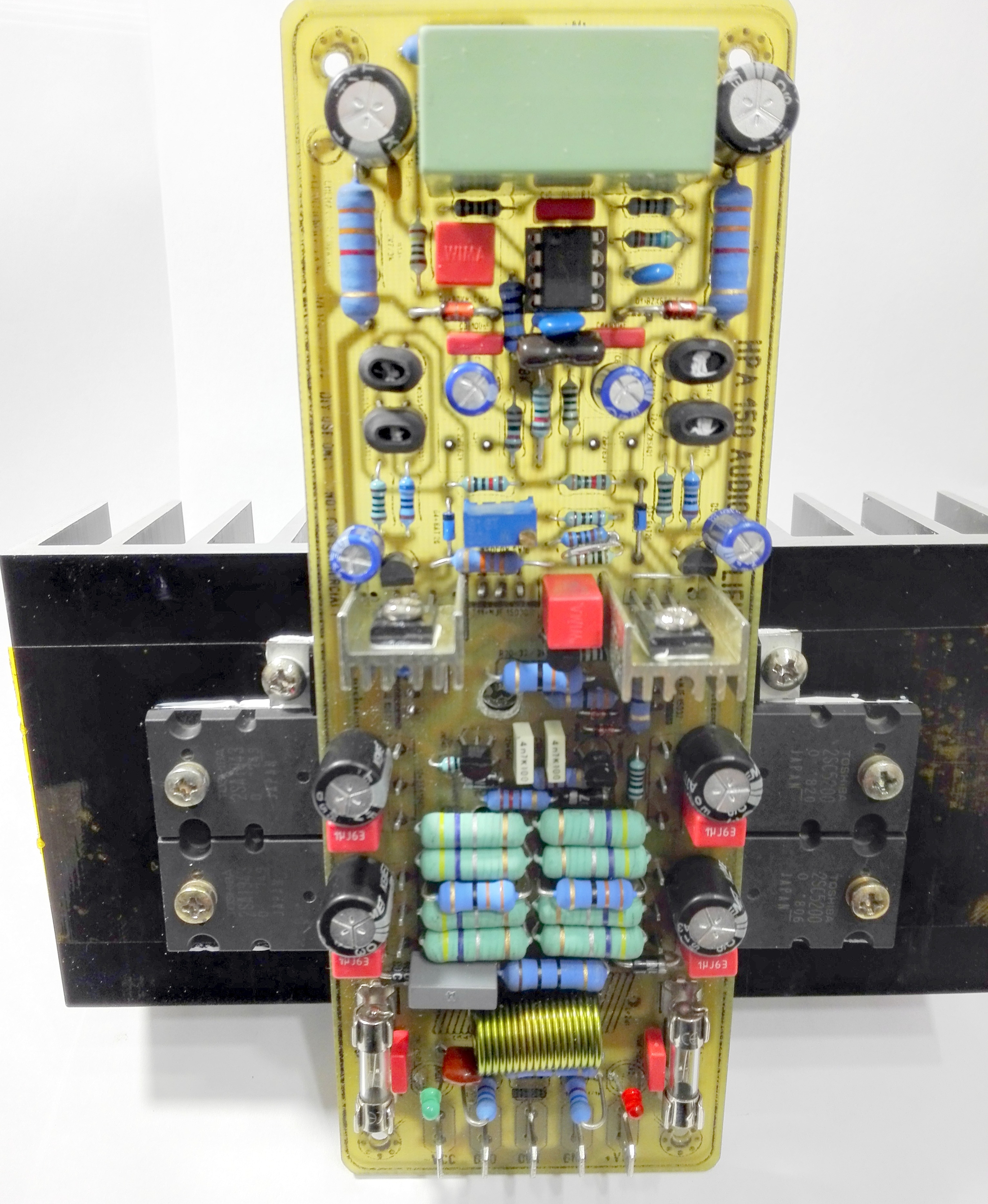

Prototipul montat pe un radiator in vederea testarii :
