Schema filtru

butunoi_bogdan · **Scris:** Vin Iul 29, 2011 9:08 pm

Buna, sunt nou pe forum si praf in electronica, asa ca va cer ajutorul!
As dori daca puteti sa ma ajutati cu o schema pentru un filtru... tocmai am terminat un amplificator HomeMade cu 2xSTK4191-V 4x50W sau 2x100W in punte...
vreau sa imi fac si boxele pt el...incinta e calculata dar la filtru m-am blocat...
am inteles ca pentru tweeter imi trebe filtru de ordinul 2 iar pt medii unu de ordinul 1... dar la bass nu am gasit nimic... ca difuzor de bass voi folosi http://www.audio1.ro/difuzor-dibeisi-ps ... -200w.html
frecvente de taiere ar fii 440Hz/2,5kHz am zis fara low-cut ca nu cred ca o sa imi faca probleme...
daca aveti timp de o schema completa e bine, daca nu sa imi ziceti numai ordinul filtrului ca am gasit un xls care iti arata schema in functie de ordinul filtrului de care ai nevoie, ca cica se pot face si filtre asimetrice :mrgreen:

am zis destule...
Multumesc Anticipat!

butunoi_bogdan · **Scris:** Sâm Iul 30, 2011 11:41 pm

Nimeni nimic?:(

Matei Topciov · **Scris:** Dum Iul 31, 2011 10:54 am

butunoi_bogdan scrie:

Nimeni nimic?:(

Sunt prea putine date, ca sa poti face un filtru. Ai nevoie de cel putin 3 date:
- impedanta fiecarui difuzor;
- sensibilitatea pe banda de lucru;
- puterea difuzorului

butunoi_bogdan · **Scris:** Dum Iul 31, 2011 12:32 pm

Imi cer scuze...am avut probleme cu windowsul si eram obosit dupa un reinstal cand am postat si ieri a murit din nou cand am pus EAGLE.
Difuzoarele toate sunt pe 8 Ohm.
Tweeter: sensibilitate 90 dB, banda de lucru 2,5 kHz-20kHz si mai zice crossover point: 3kHz
Medii: ASTA ar fii difuzorul; Putere garantata (W): 50, Raspuns in frecventa (Hz): 64-6000, Sensibilitate (dB): 91
Bass: ASTA ar fii wooferul; Frecventa in raspuns: 30Hz-3.2KHz; Putere maxima: 350W; Sensibilitate: 96 dB
Inca o data scuze pt incapacitatea mea de a comunica toate datele problemei :oops:

Difuzorele de medi si inalte nu sunt asa bune, daca imi puteti recomanda ceva dar nu foarte scump(sunt elev) as fi recunoscator.

butunoi_bogdan · **Scris:** Lun Aug 01, 2011 11:09 pm

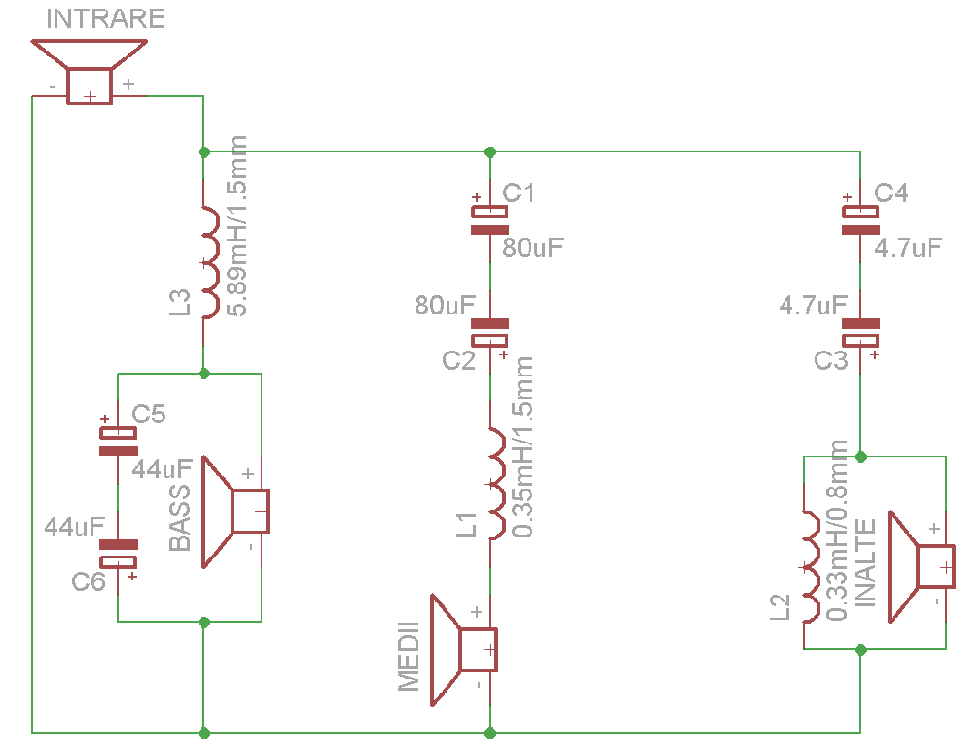

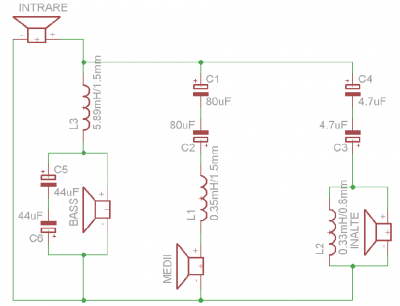

Dupa ceva documentari am ajuns la schema asta...In afara ca am un difuzor si pe intrare ca nu am gasit alt ceva ce sa pun cu 2 conectori e bine? nu e bine? voi sa imi spuneti:D
Stima!

Mircea Bartic · **Scris:** Mar Aug 02, 2011 10:27 am

pare OK

pune-o in practica si vezi cum suna

posibil sa ai o gaura semnificativa in zona de inalte deoarece tweeterul are sensibilitate foarte redusa in comparatie cu wooferul si mediile

butunoi_bogdan · **Scris:** Joi Aug 04, 2011 8:41 pm

Ma bucur ca e bine:D
Acuma o alta intrebare... bobinele cum le fac/ de unde le cumpar?
Multumesc aniticipat

Mircea Bartic · **Scris:** Vin Aug 05, 2011 12:23 pm

calculator aici: http://www.izatech.ro/Calculator%20filtre.htm

sarma obtii de la atelierele de bobinaj motoare electrice

spor la treaba

butunoi_bogdan · **Scris:** Vin Aug 05, 2011 7:02 pm

Sar'na!
Multumesc inca o data...acuma am de lucru:D
Stima!

Matei Topciov · **Scris:** Vin Iun 29, 2012 7:52 am

butunoi_bogdan scrie:

Sar'na!
Multumesc inca o data...acuma am de lucru:D
Stima!

Cum mai merge cu proiectul? Este gata?
